الصندوق والمحتويات

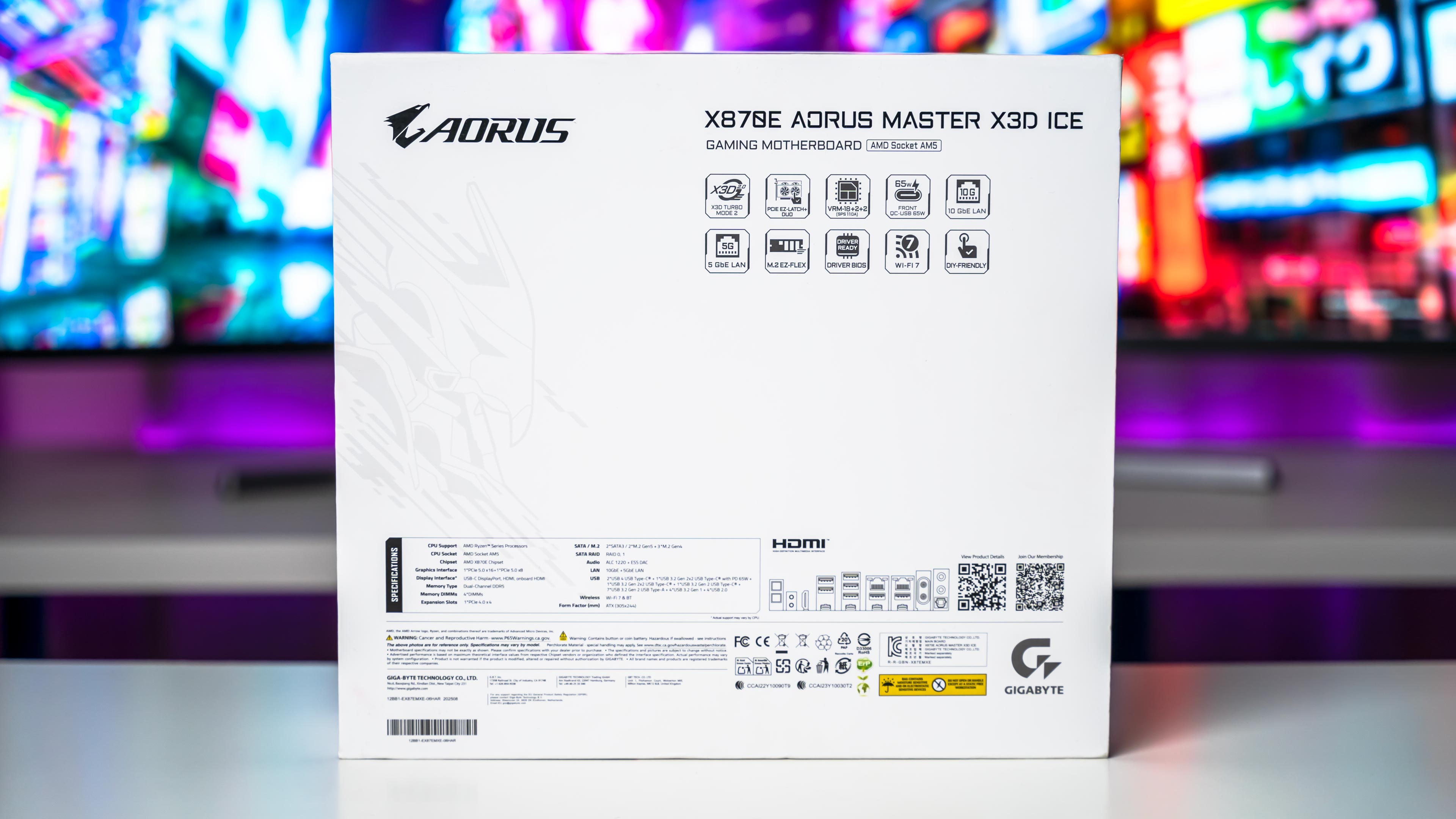

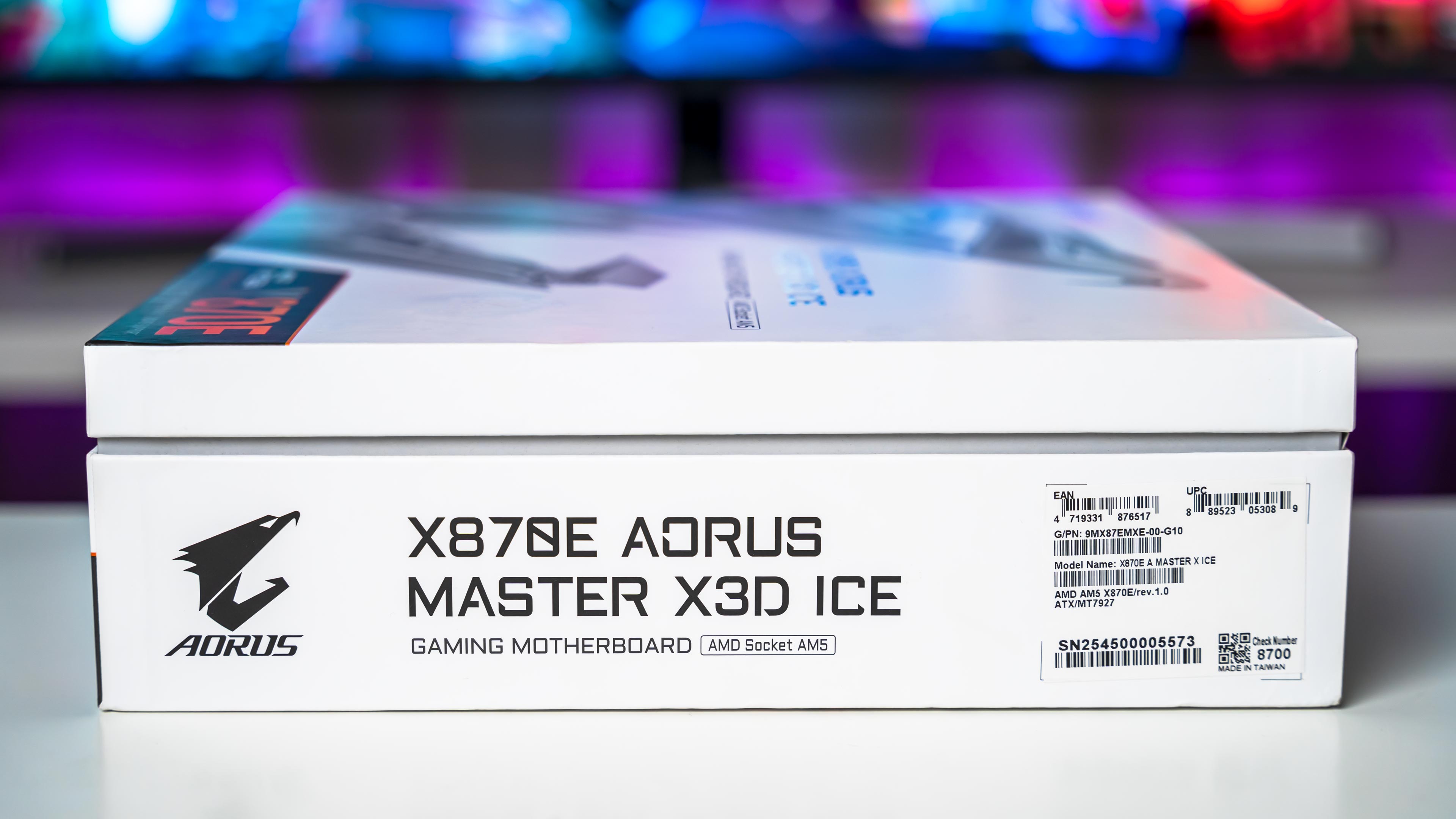

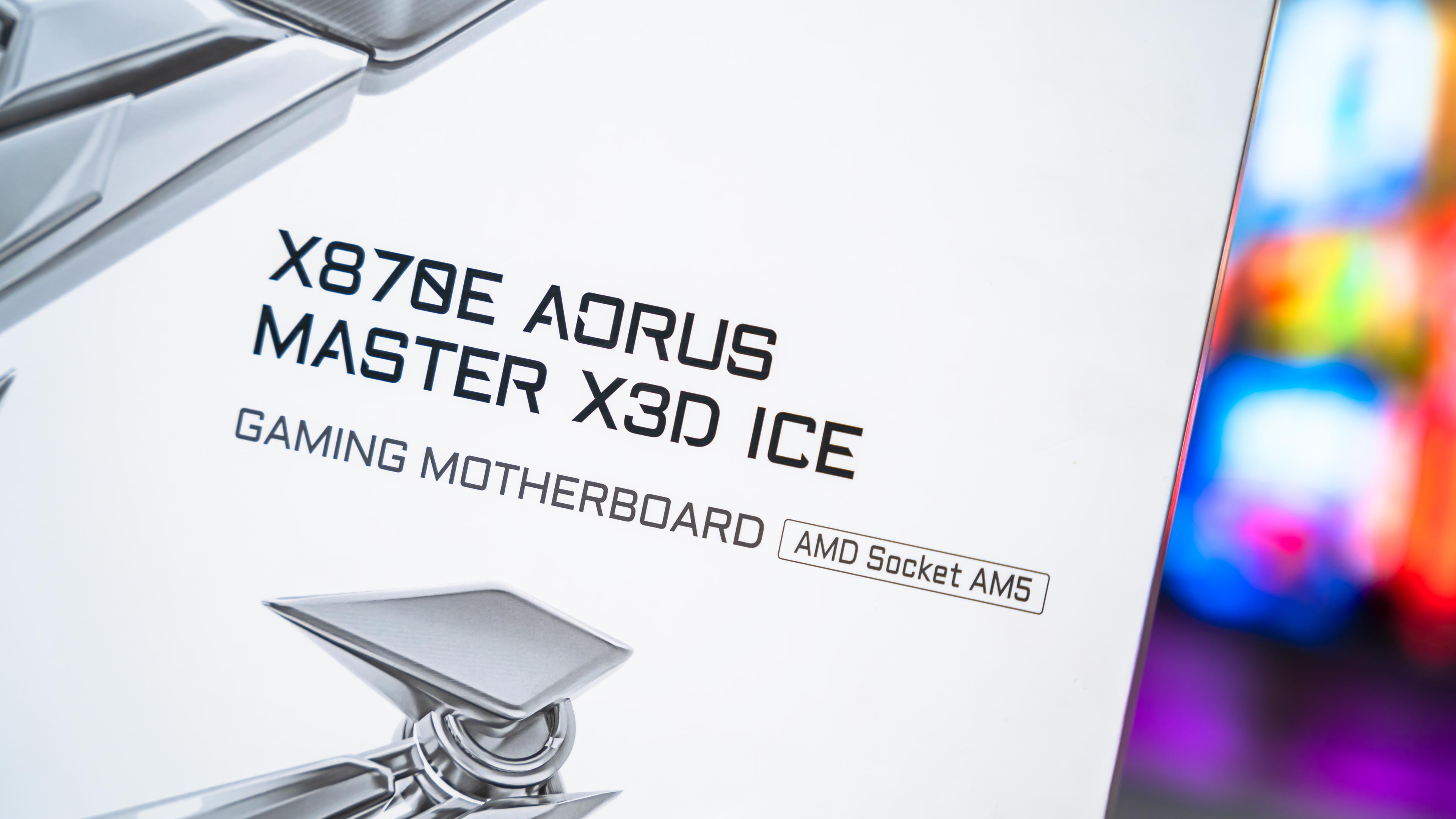

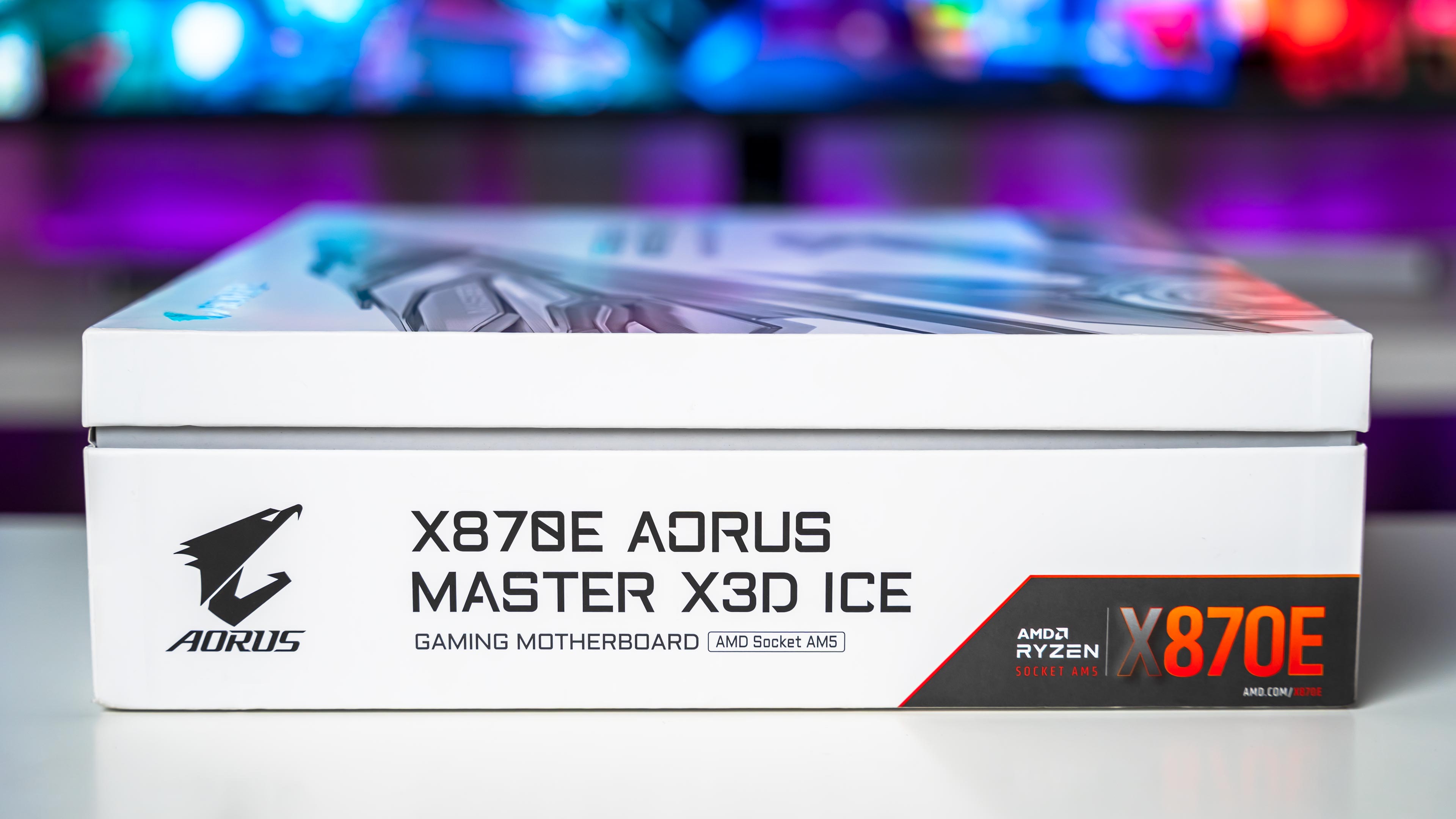

يأتي التغليف الخاص باللوحة في صندوق أبيض في خارجه شعار Aorus في الاعلي ورسمه بحجم الصندوق بتصميم بسيط وفي المنتصف نجد موديل اللوحة الأم وفي الأسفل موديل الشريحة وانها داعمة لجميع معالجات التي تعمل علي مقبس AM5 وذواكر DDR5، في الخلف نجد مميزات اللوحة مبسطة بالصور صغيرة لمساعدة المشتري على التعرف سريعا عليها وسنتحدث عنها بالتفصيل اضافة الي مواصفات اللوحة والتي من ممكن قراءتها من الموقع الرسمي، علي جوانب صندوق اللوحة الأم يتواجد موديل خاص باللوحة وفي أعلي أشارة الي مميزات لوحة بعدة لغات مختلفة

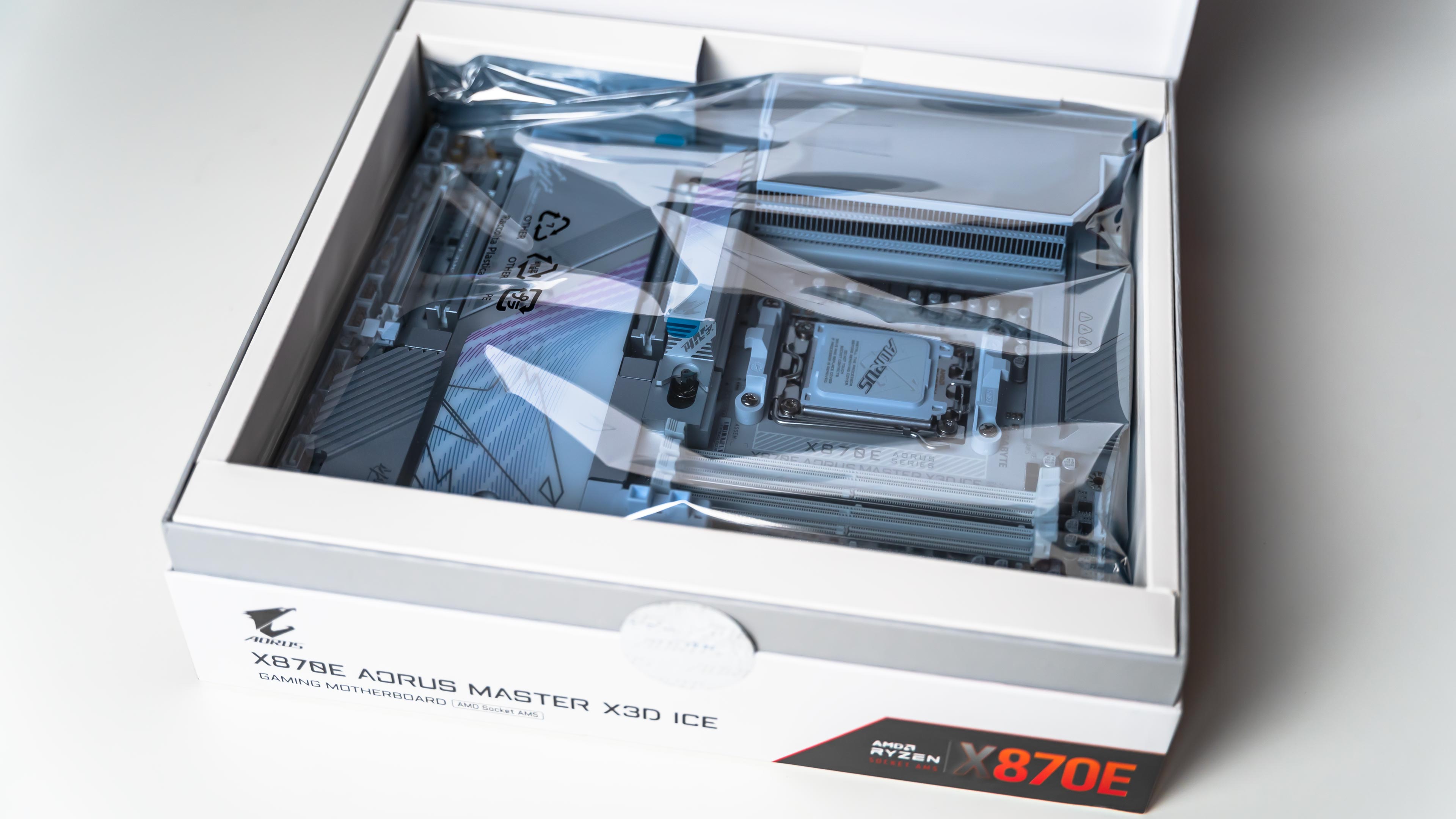

عند فتح الصندوق نجد اللوحة مستقرة في جزء كرتوني في صندوق علوي وتواجد باقي محتويات في جزء السفلي

هناك كتيب لأرشادات التركيب والأستخدام وملصقات لشعار Aorus بأشكال مختلفة ايضا كتيب لمعرفة اكثر عن اللوحة الأم

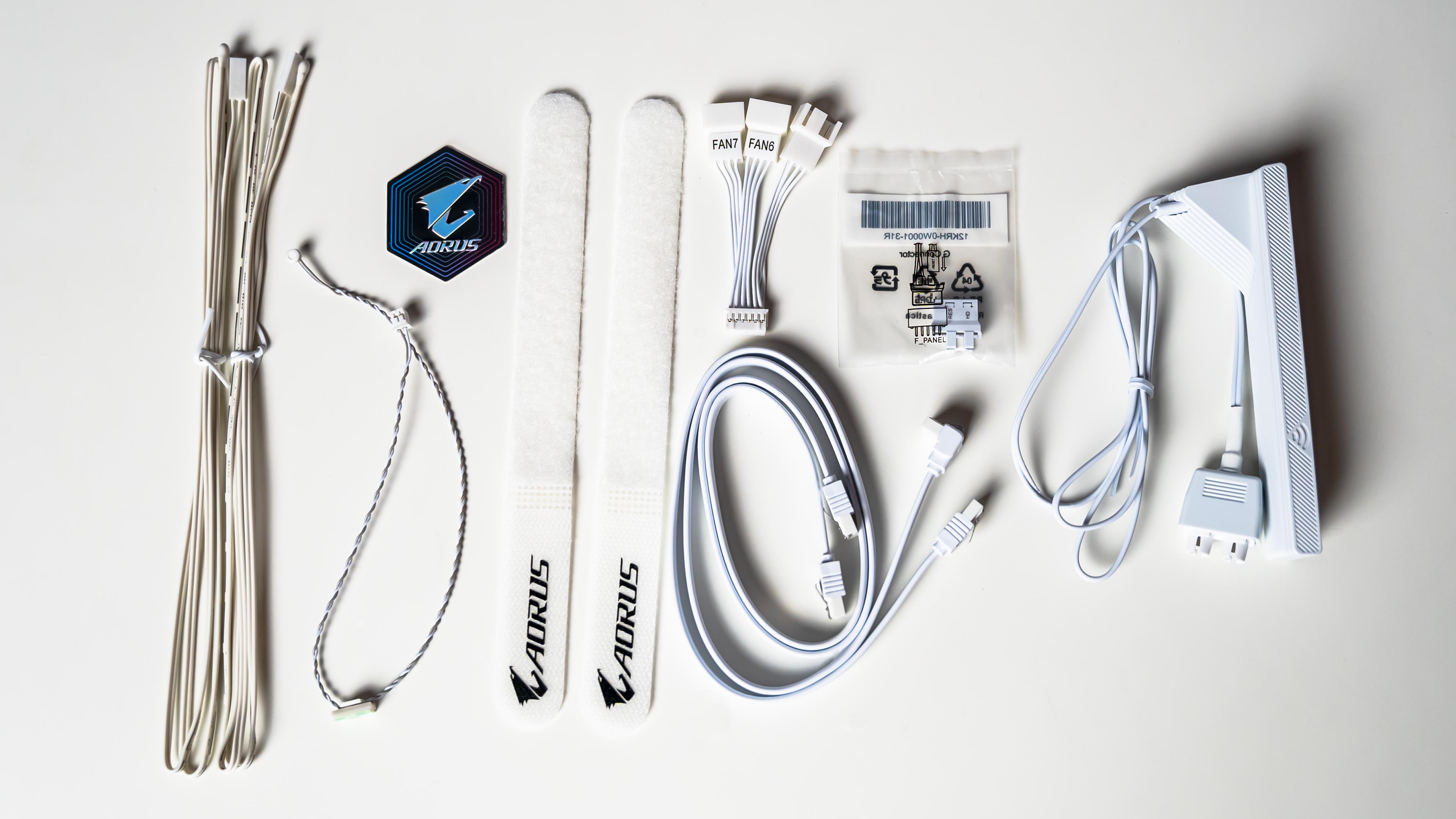

اما بالنسبة للمرفقات فهي وحدة أرسال واستقبال أشارة WIFI و Bluetooth قابلة للفك والتركيب بسهولة، مجمع لموصلات صناديق الحاسب الشخصي، عدد 2 من وصلات SATA باللون الأبيض، عدد 2 قطع قماشية لربط الاسلاك وتنظيم الموصلات، موصل لمؤشر الضوضاء، موصلين لمستشعرات حرارة لتشغيل وأعادة التشغيل، وأخيرا قطعة معدنية بها مروحة للذواكر

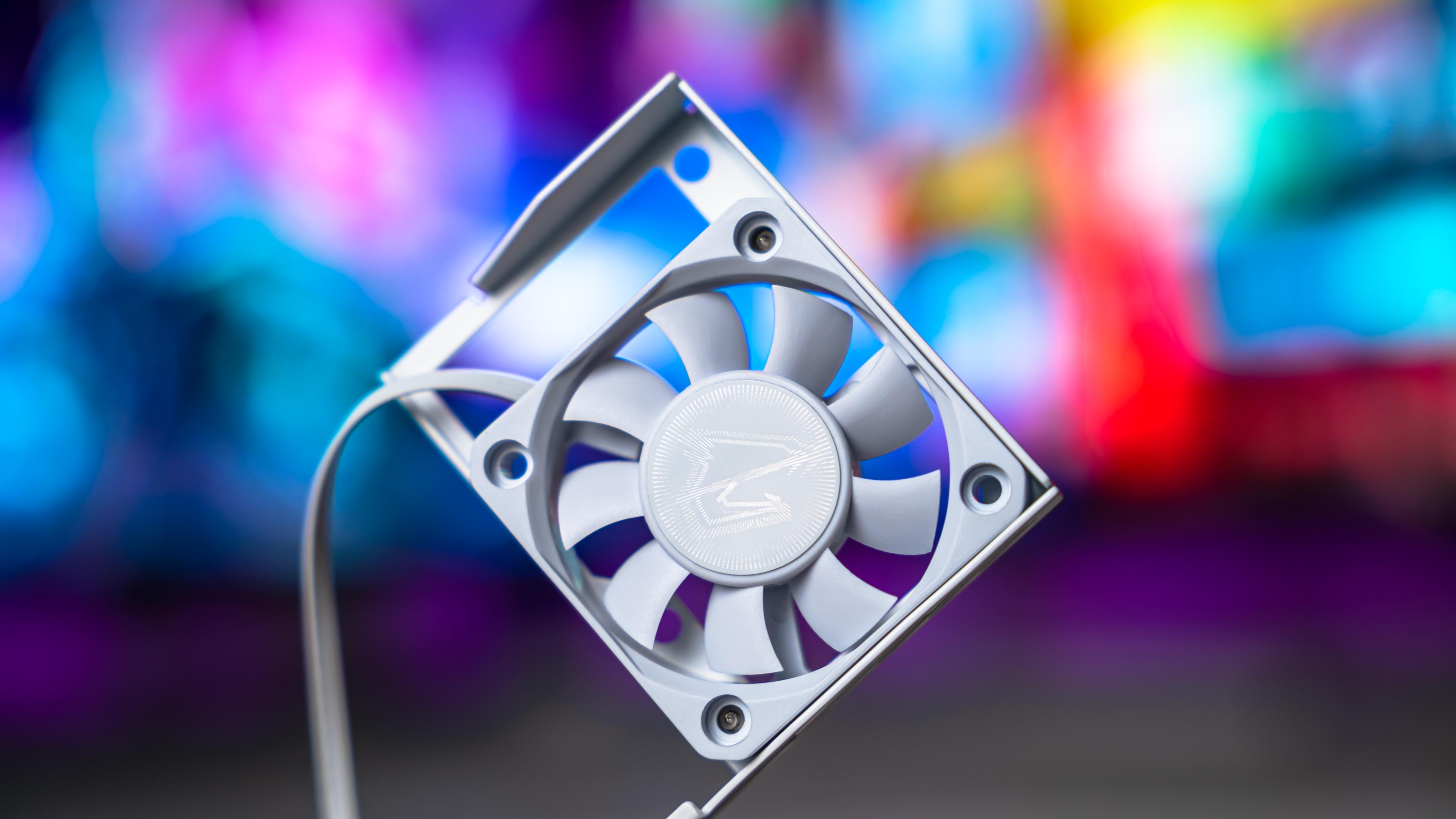

المروحة صغيرة مرفقة سهلة الفك والتركيب في مناطق مختلفة حسب الحاجة لذلك خصوصا في ظروف تبريد المتوسطة وكسر سرعة الذواكر المرتفع للغاية لما يتخطي 8000 ميجاهيرتز او تركيب 4 ذواكر في نفس الوقت معا

اللوحة الأم و التقنيات التي تقدمها

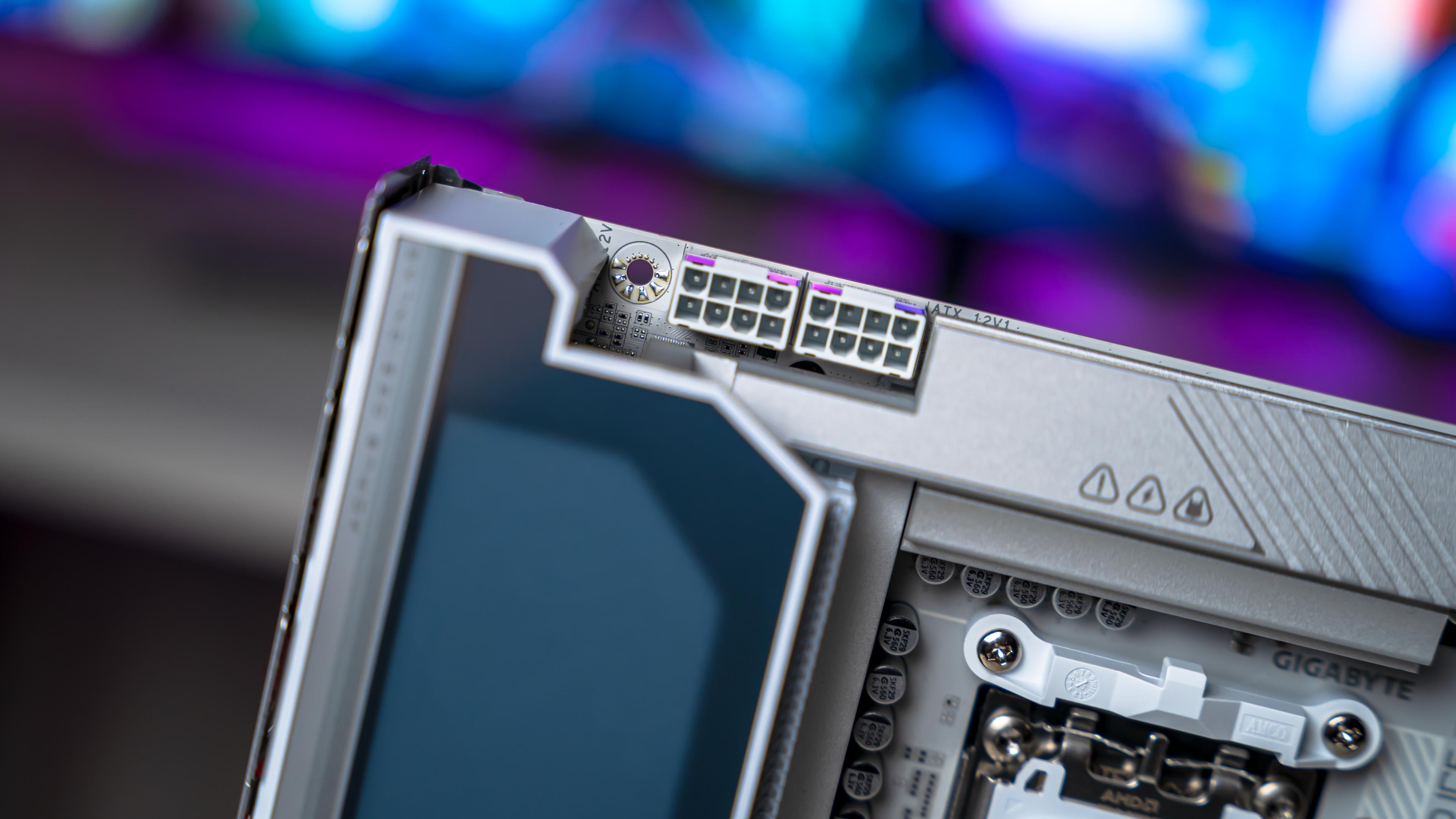

تزود اللوحة المعالج عن طريق مقبصين 8 بن لطاقة وهم لملائمة معالجات متعددة الأنوية العليا مثل 7950X3D و 9950X3D التي تصل استهلاكها بعد الكسر الي ما هو يقترب من 300 واط مع ترددات مرتفعة مع ترك مساحة لمحبي كسر السرعة المحترفين للوصول الي ما هو اكثر من ذلك

تحتوي اللوحة علي مناطق لمستشعرات للدرجات الحرارة في مناطق المهمة للمعالج ووحدات التخزين والبطاقة الرسومية وشريحة اللوحة كما يمكن أستخدام برنامج GCC لظبط اعدادات مراوح بالتزامن مع درجات الحرارة، هناك 10 اماكن لتركيب مراوح التبريد من نوع الهجين الذي يقبل ايضا تركيب موصلات التبريد المائي Pump او موصلات في نمط DC او PWM ايضا اماكن تواجدهم من الاعلي والأسفل فقط، يمكن تنظيم سرعة المراوح مع قراءة درجات الحرارة من مستشعرات من خلال بايوس الخاص باللوحة او برنامج Gigabyte Control Center من داخل نظام التشغيل ايضا من ممكن ان تطفئ المراوح في حالة ان درجات حرارة اقل من درجة معينة

هناك مدخلين SATA 3 ونجد واحد بشكل أفقي والاخر بشكل رأسي في الاسفل، تحتوي اللوحة علي مخرج HDMI 1.4 وهو مناسب لشاشات العرض داخل صناديق الحاسب الشخصي بدقة عرض 1080p و 30 أطار في الثانية، لا تحتوي اللوحة علي شريحتين للبايوس لكن اللوحة تدعم خاصية Q-Flash Plus في حالة حصول اي عطل في البايوس الأساسي او انقطاع كهرباء اثناء التحديث فيمكن تحديث بيوس مره أخري من خلال مدخل USB خاص والضغط علي زر Q-Flash Plus

يتواجد ثلاث مداخل للبطاقات الرسومية الاولي بدرع معدني فضي اللون بسرعة 16X بدعم حتي جيل الخامس لمنافذ PCI-e والثانية بدرع معدني فضي بسرعة 8X ودعم واجهة جيل الخامس PCI-e والثالث بسرعة 4X ودعم واجهة الجيل الرابع وهي تقسيمة جيدة للغاية خصوصا مع تواجد مداخل اضافية لوحدات تخزين من الجيل الخامس

لوحة توفر 5 وحدات تخزين M.2 الأول والثاني من الجيل الخامس بطول 2280 والثالث والرابع والخامس من الجيل الرابع بطول 2280 ويمكن ان يعملوا في وضعية Raid 0,1,5,10، يتشارك مكان الثاني لوحدات التخزين مع USB4 فتنخفض سرعتها الي 2X حال تركيب وحدة تخزين بها ولا توثر سرعة مداخل البطاقة الرسومية

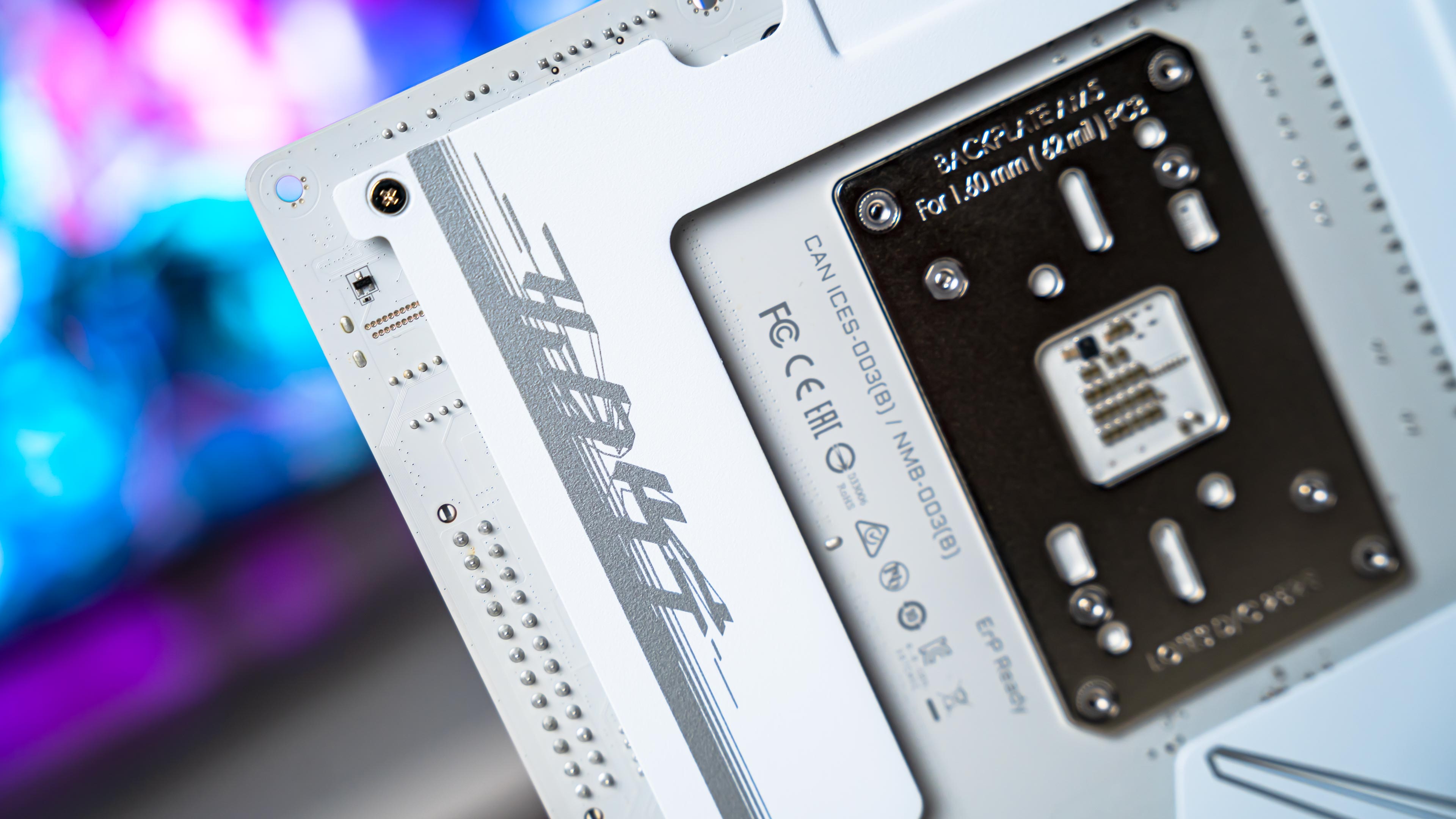

تحتوي اللوحة علي غطاء خلفي يوفر قدرة علي تشتيت حرارة من دوائر الطاقة وشريحة اللوحة الام وشريحة USB4

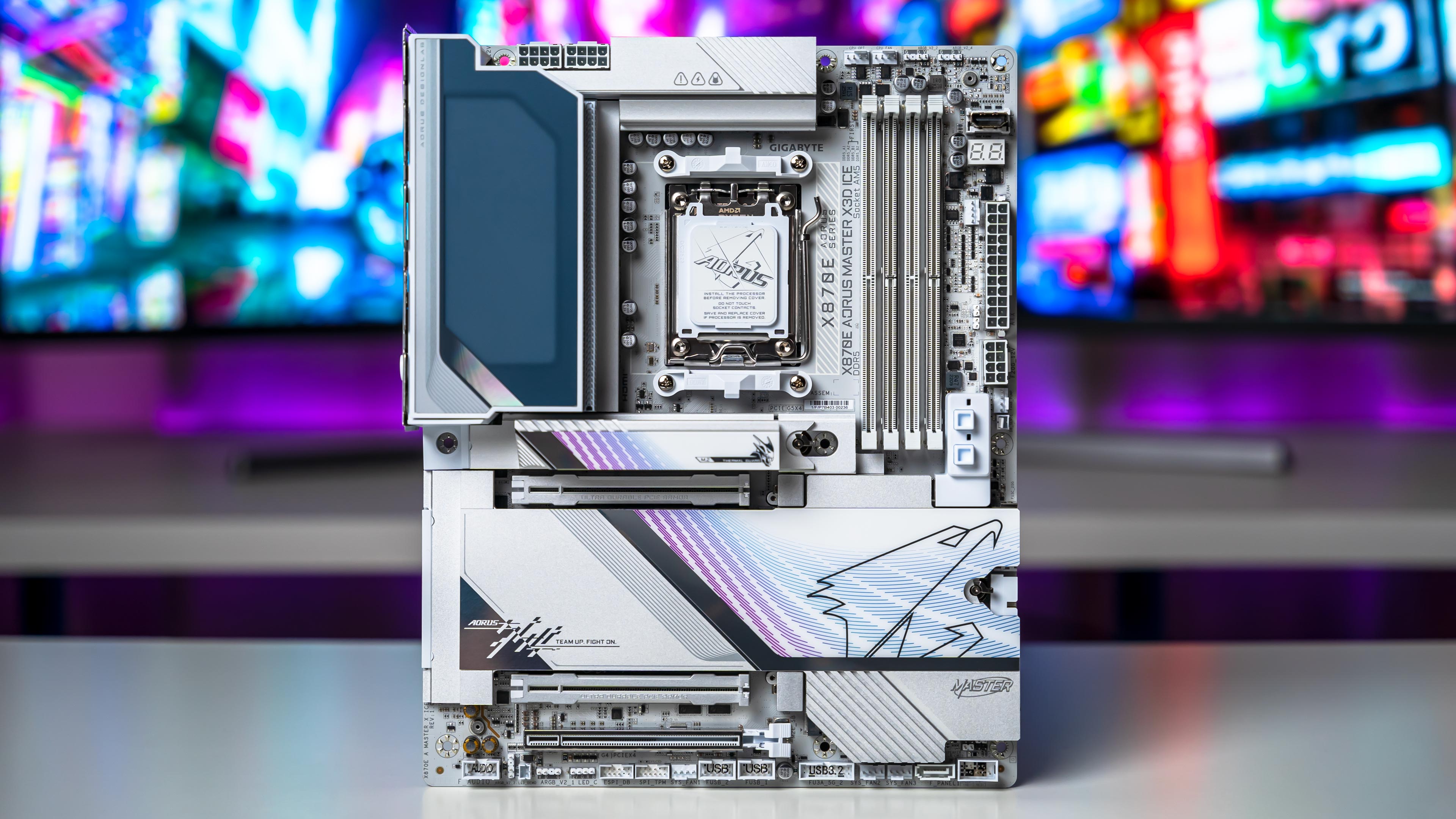

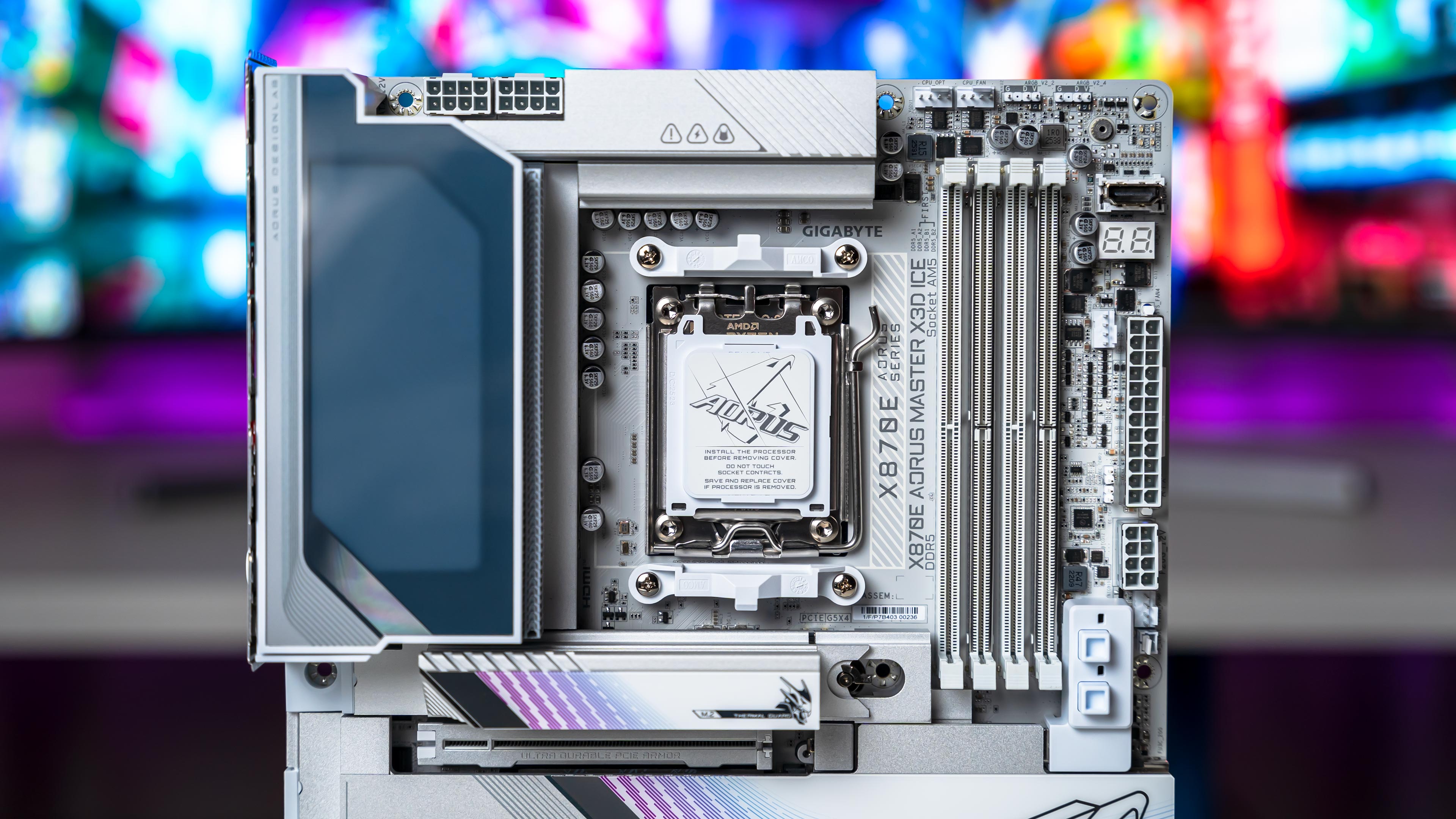

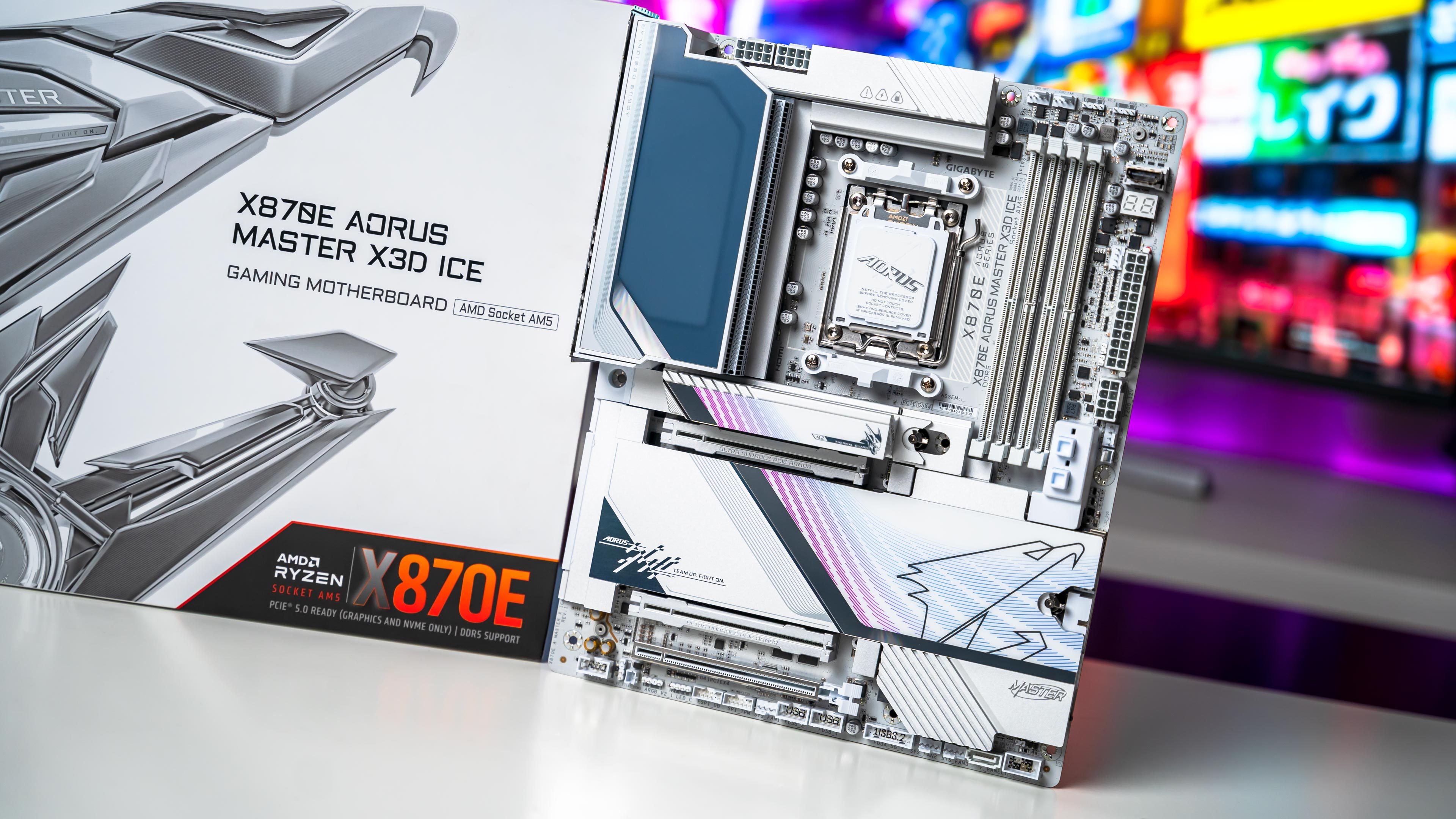

تأتي اللوحة بتصميم مختلف عن الأصدار السابقة للوحة X870E Master خصوصا تغييرات علي شكل غطاء I/O وتبريد وحدات التخزين، تصميم اللوحة المطبوعة من الخطوط البيضاء وعده مناطق فضية وهي لغة التصميم للفئة ICE الثلجية من Aorus، اللوحة تأتي بأبعاد القياسية للوحات ATX بطول 30.5 سنتيمتر وعرض 24.4 سنتيمتر وتستطيع تركيبها في صناديق تقبل هذه القياس فهي ليست EATX رغم انها تحمل الكثير من المنافذ

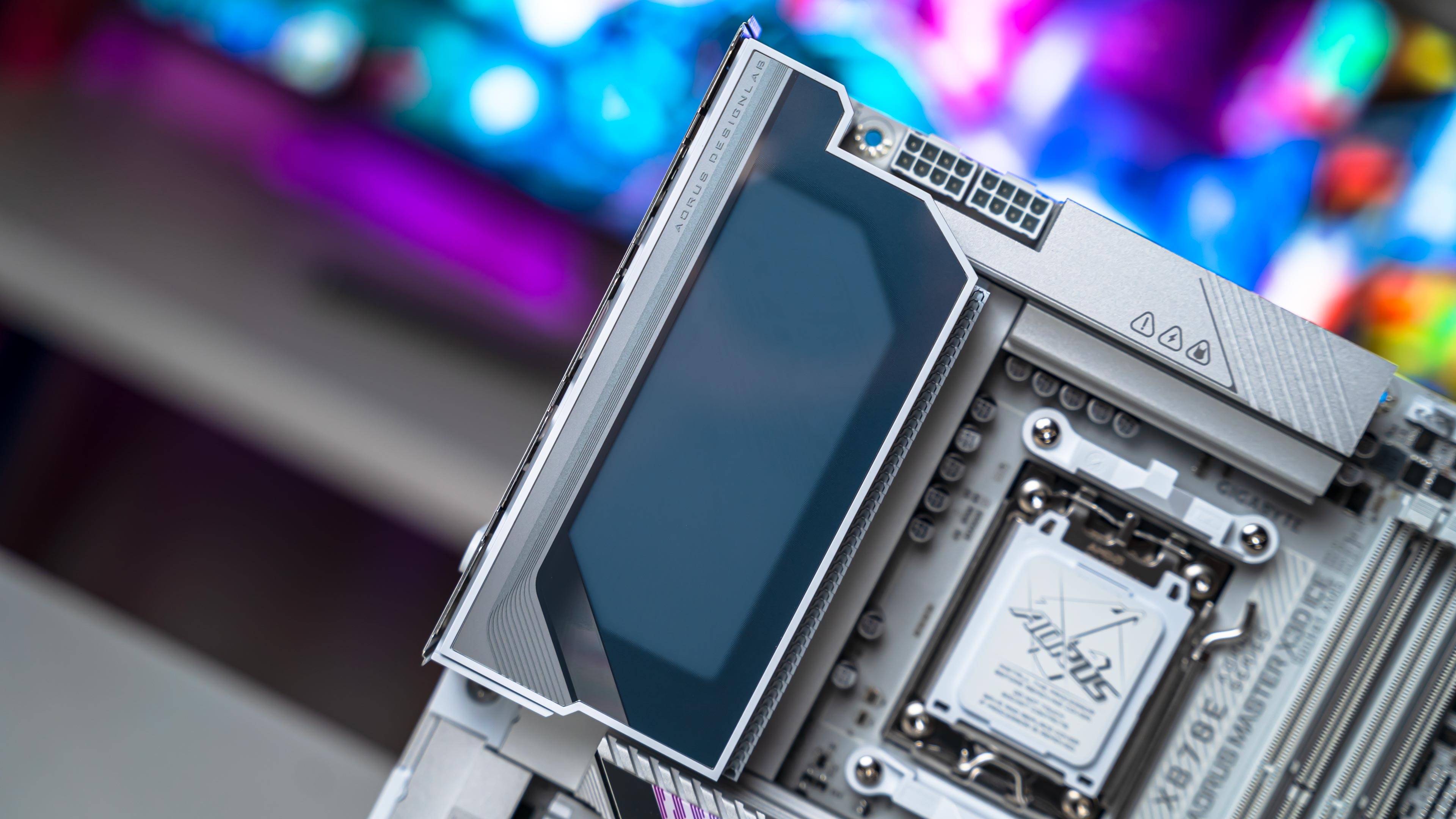

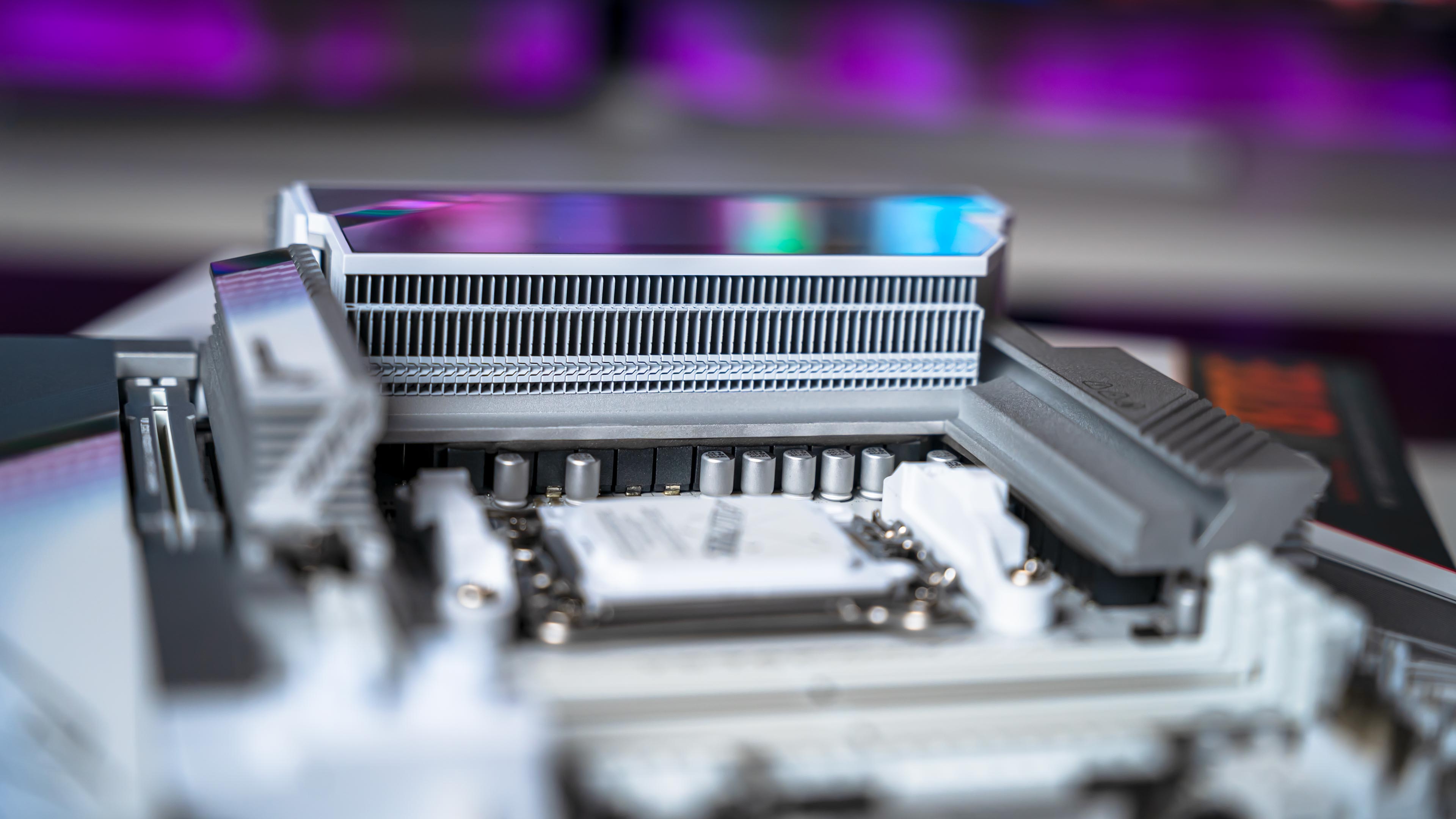

اللوحة تأتي بدائرة طاقة قوية تحتوي علي 18 مرحلة بقدرة 110 أمبير و 2 مرحلة SOC بقدرة 110A و 2 اخرين بقدرة 60A، يتم تبريد دائرة الطاقة من خلال أثنين من القطع المعدنية مع انبوب تبريد بطول دائرة الطاقة

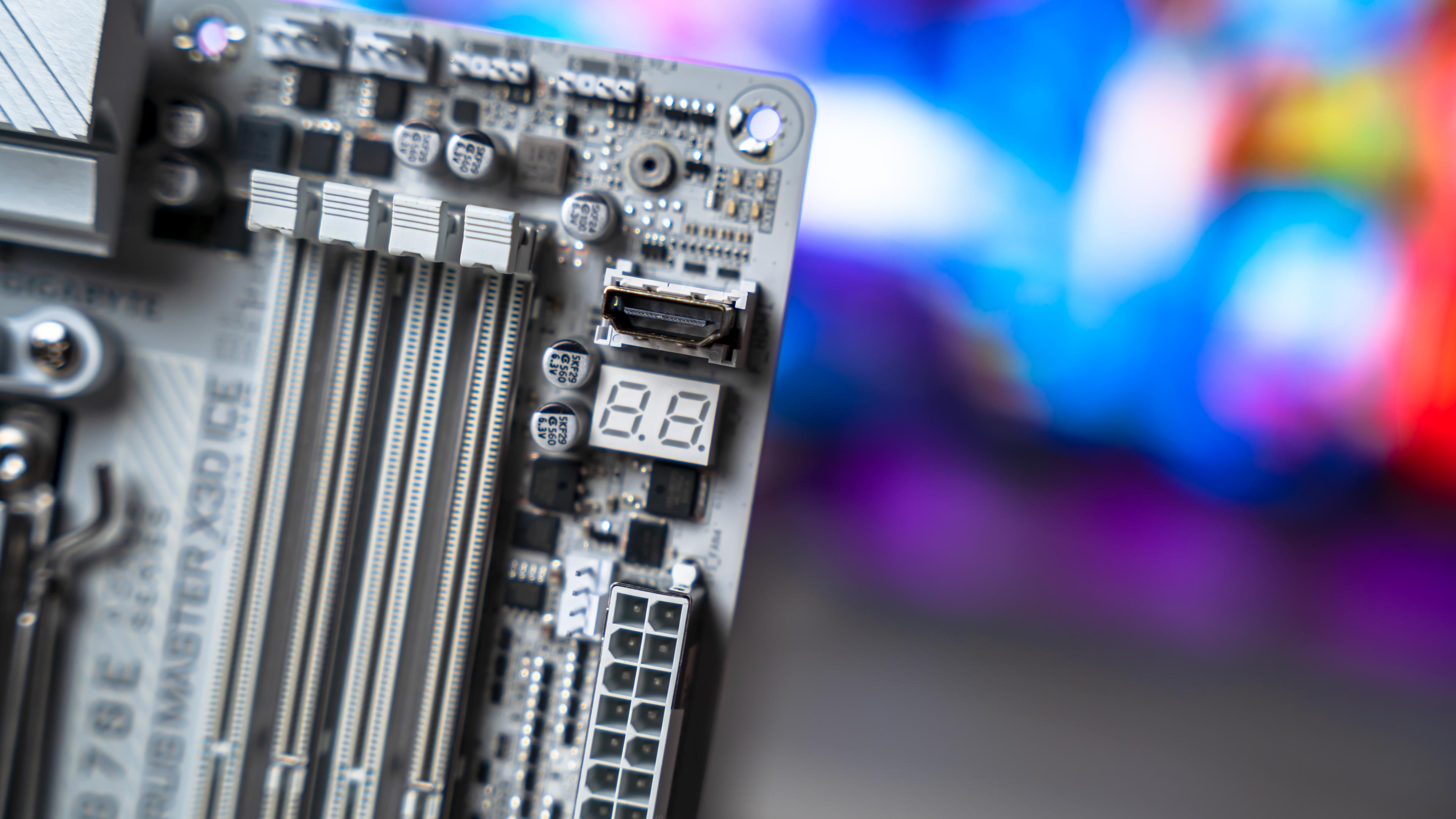

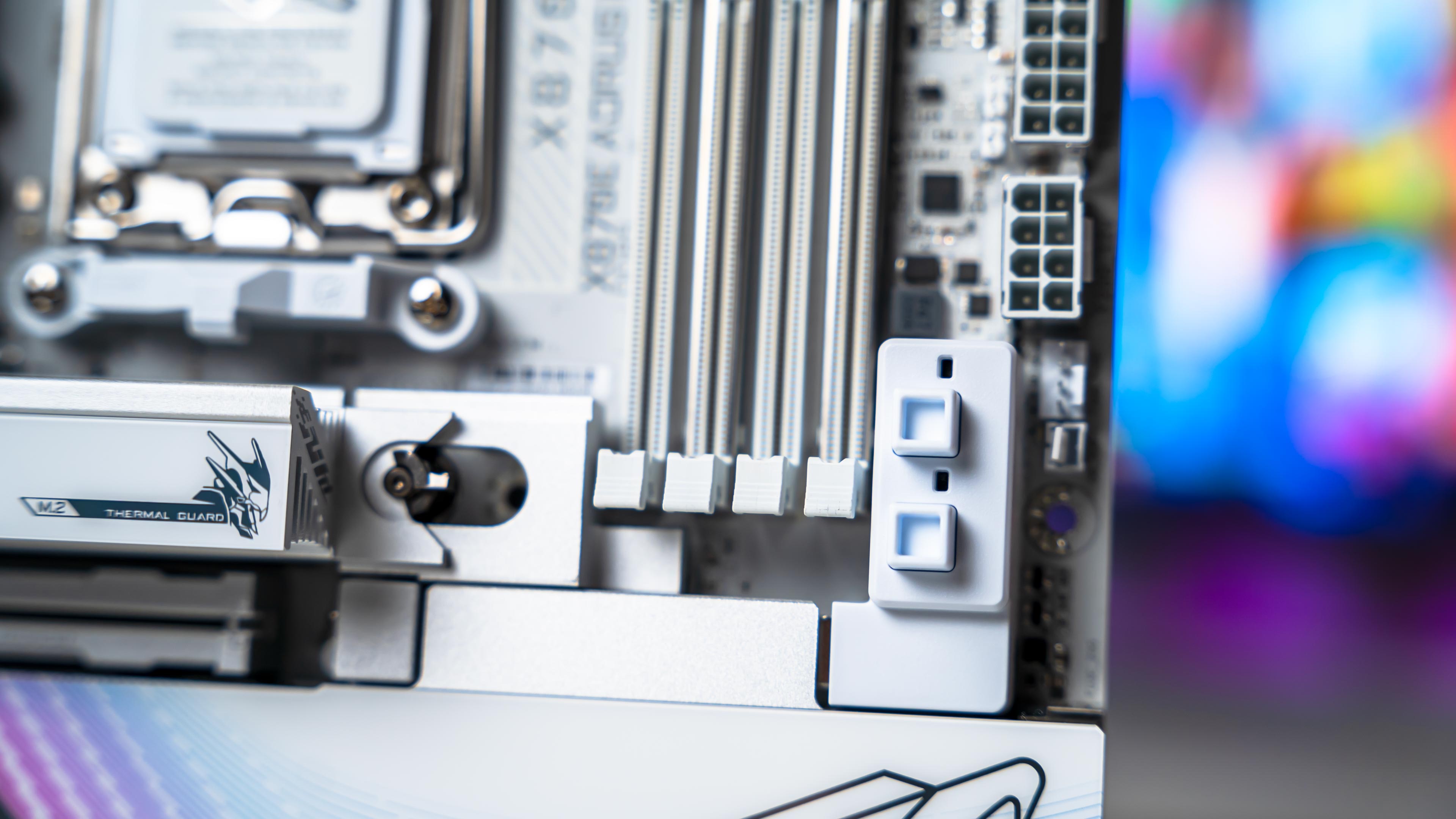

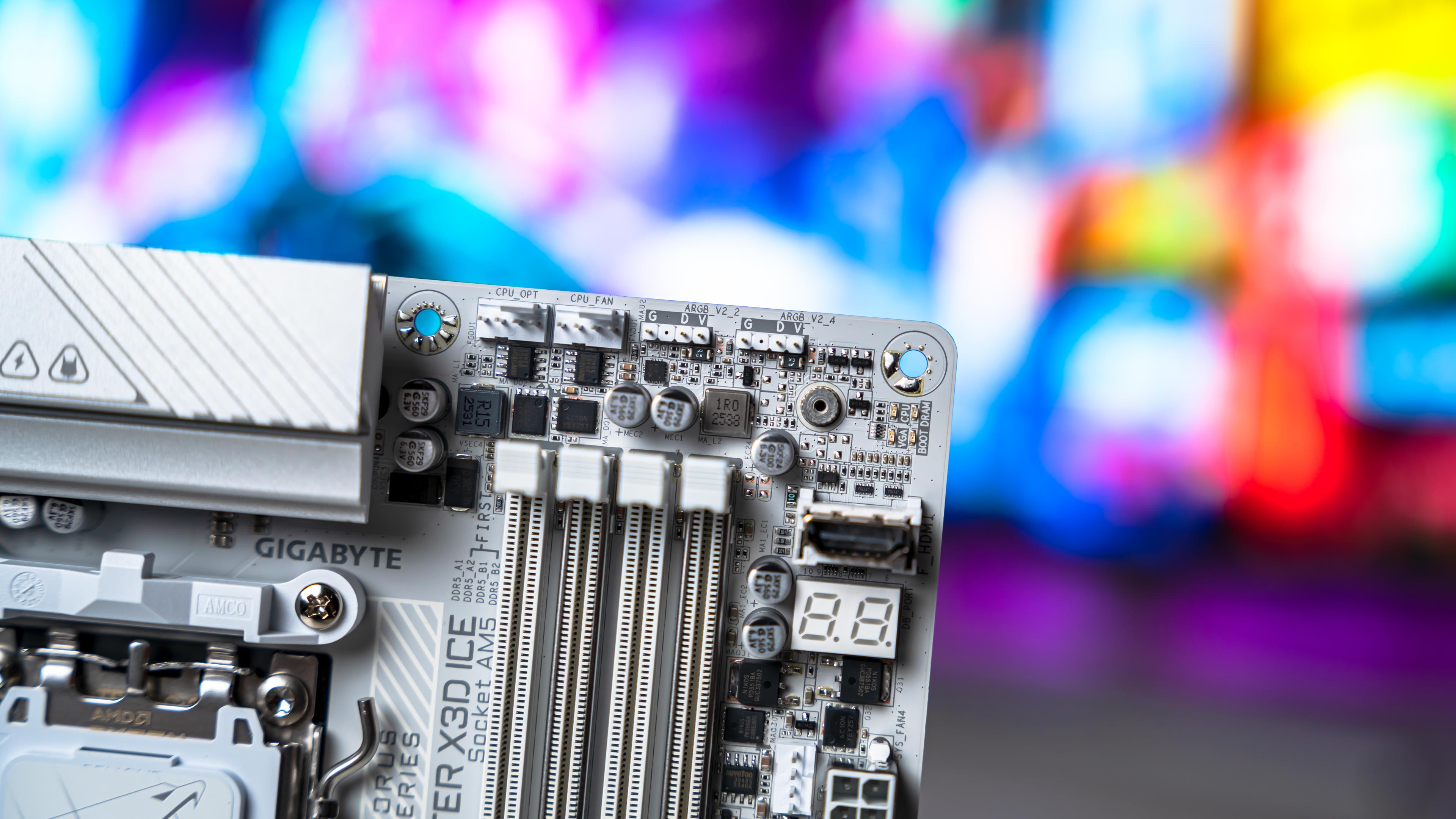

هناك 4 شقوق للذواكر من نوع DDR5 تدعم Dual Channel وتستطيع تشغيلها حتي تردد 9000 ميجاهيرتز وتدعم 256 جيجابايت بحد أقصي ودعم منظومة كسر سرعة AMD EXPO، توفر اللوحة عدد من تقنيات التي تعزز كسر سرعة الذواكر منها Daisy-Chained Routing لتحسين كسر سرعة مع عدد ذواكر اكبر لوصول الي افضل خيار لكسر سرعة ذواكر بالتعاون مع AI Snatch الذي يقترح قدرة لذواكر يمكن للمستخدم بدأ عندها لوصول الي اخر قطرة

يتواجد علي اللوحة مدخلين USB3.2 من الجيل الأول واحد علي الجانب الايمن بزاوية 90 درجة والاخر علي الجانب السفلي للوحة و يتواجد مدخل من نوع USB Type-C بسرعة 20Gb/s في اليمين بجانب مدخل مراوح اضافية وهو مكان يسهل عملية تنظيم الموصلات

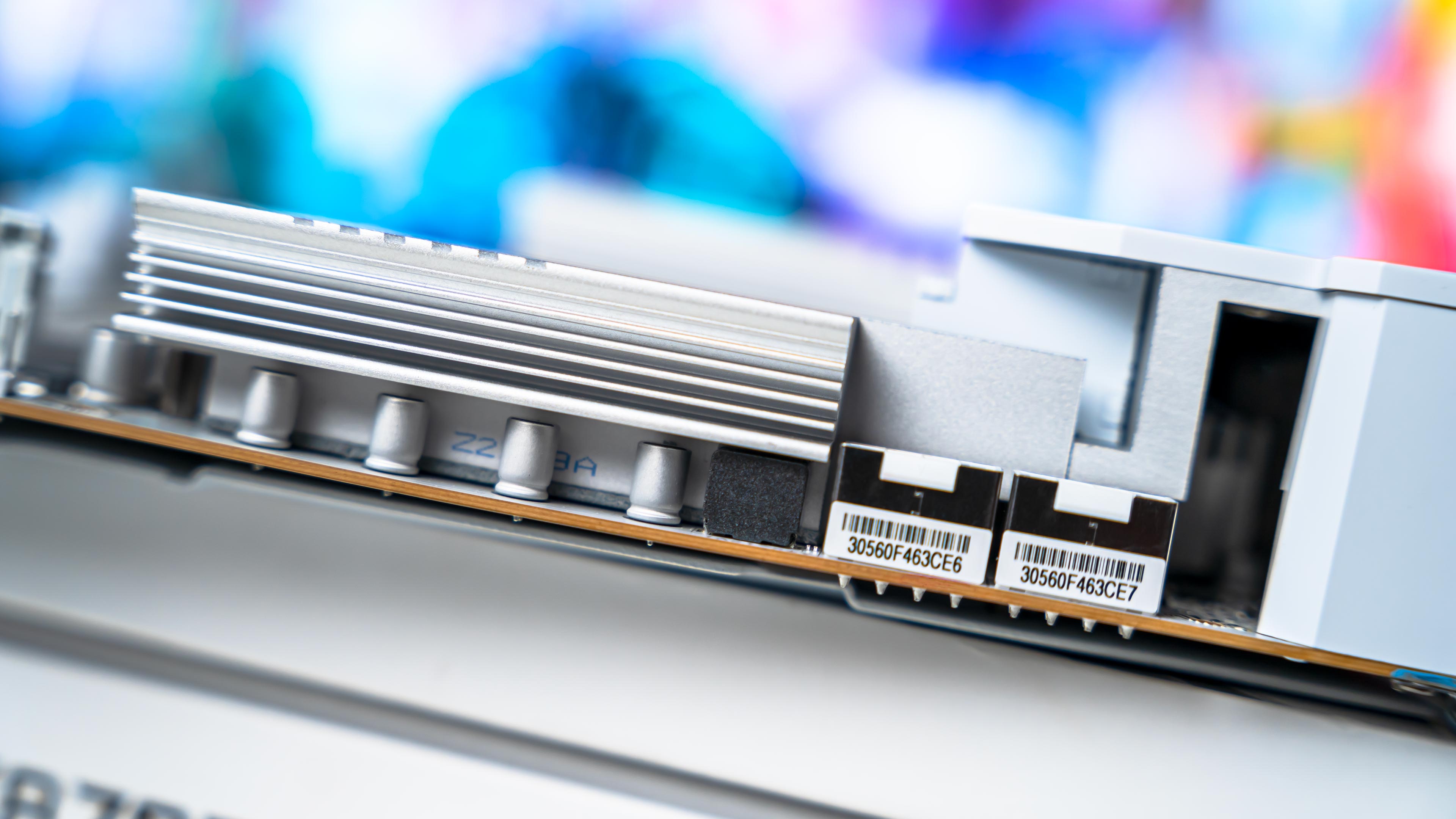

أعتمدت Aorus علي نظام صوتي رائع بتوفير عزل لبطاقة الصوتية علي اللوحة الأم عن باقي المكونات وأستخدام مكثفات Nichicon التي توفر أداء أفضل لترددات الصوت المرتفعة عن الطبيعي، شريحة الصوت المستخدمة وهي Realtek ALC1220 وهي شريحة فئة عليا لكن قديمة تقدم أداء صوتي رائع بالاضافة الي تعزيز شريحة ESS ES9118 DAC مع دعم لبرمجيات DTS:X Ultra الصوتية

غطاء I/O الخلفي يأتي مثبت في اللوحة بشكل مباشر مما يوفر عناء التركيب او الأخطاء الواردة عن نسيان هذه الخطوة قبل التركيب داخل صندوق الحاسب الشخصي مع تواجد فتحات تهوية لمشتت دائرة الطاقة مما يساعد بنسبة بسيطة علي تقليل الحرارة، في الأعلي نجد أثنين من الأزرار بحجم متوسط واحد لأعادة مسح تخصيصات البيوس والأخر لأعادة تنصيب البيوس حال التحديث او انقطاء الكهرباء اثناء التحديث مع تواجد زرين اسفلهم واحد لتشغيل والأخر لعادة التشغيل، مخرج HDMI 2.1، عدد 7 مداخل USB3.2 من الجيل الثاني بسرعة 10G باللون الأحمر، مدخلين USB4 بواجهة Type-C وقدرة علي اخراج اشارة لموصل DisplayPort حتي 8K60 او شاشتين 4K60 وتركيب حتي ثلاث شاشات معا بالتتابع، يتواجد منفذ USB 3.2 Type-C Gen2x2 بسرعة 20G، منفذ USB 3.2 Type-C Gen2 بسرعة 10G، هناك مدخلين LAN Realtek واحد بسرعة 5GbE والأخر بسرعة 10GbE، مدخلين لتركيب مقويات أشارة Wi-Fi 7 بثلاث اشارات 2.4/5/6 جيجاهيرتز وبلوتوث الأصدار 5.4، واخيرا مخرج للصوت وأخر للميكروفون ومنفذ SPDIF

تبريد دوائر الطاقة رائعة فمع أقصي ضغط داخل صندوق الحاسب الشخصي ومعالج 9950X3D مكسور السرعة لم تتحرك حرارة لأكثر من 50 درجة وهي حرارة ممتازة في ظروف تشغيل قاسية

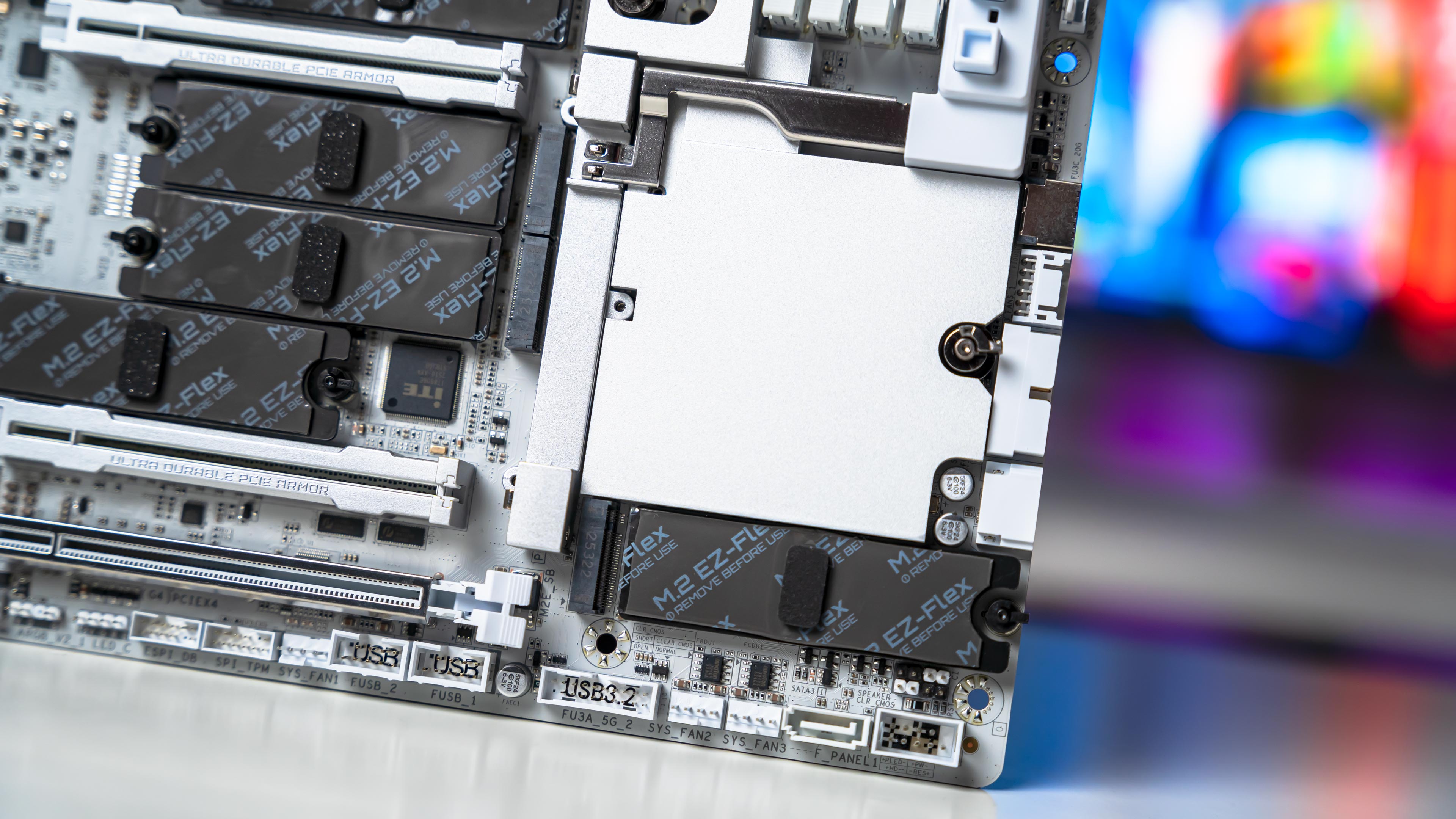

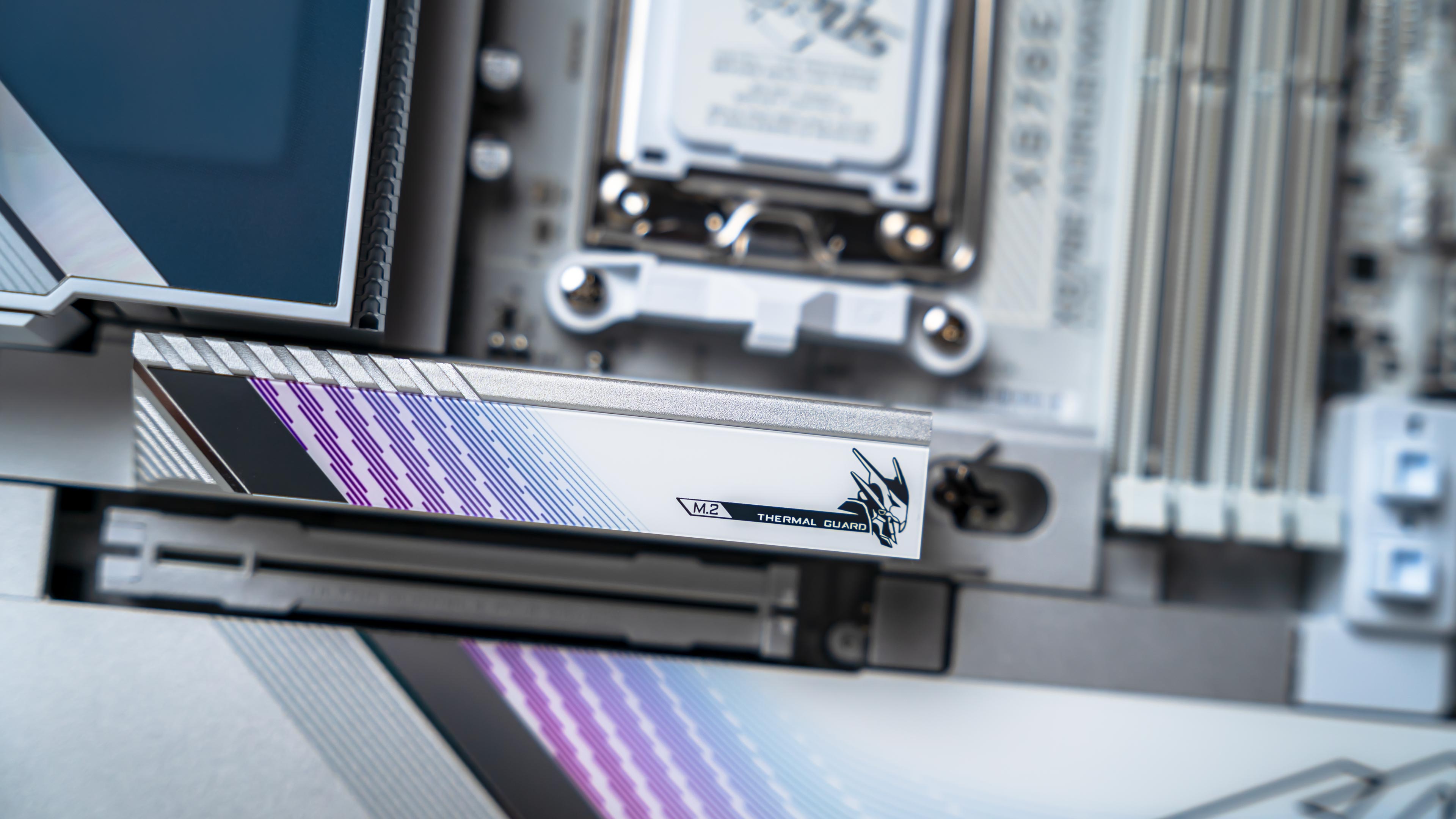

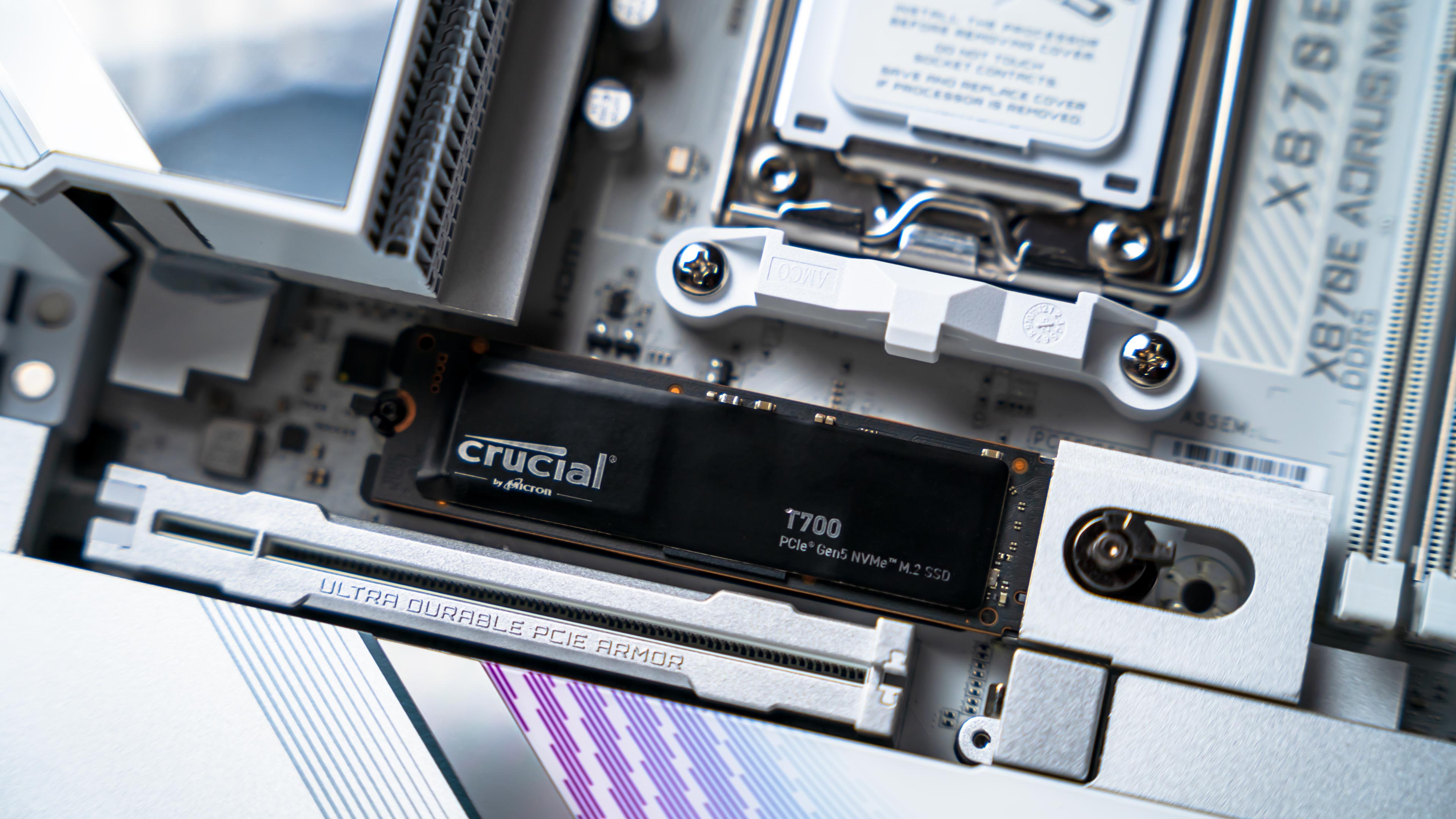

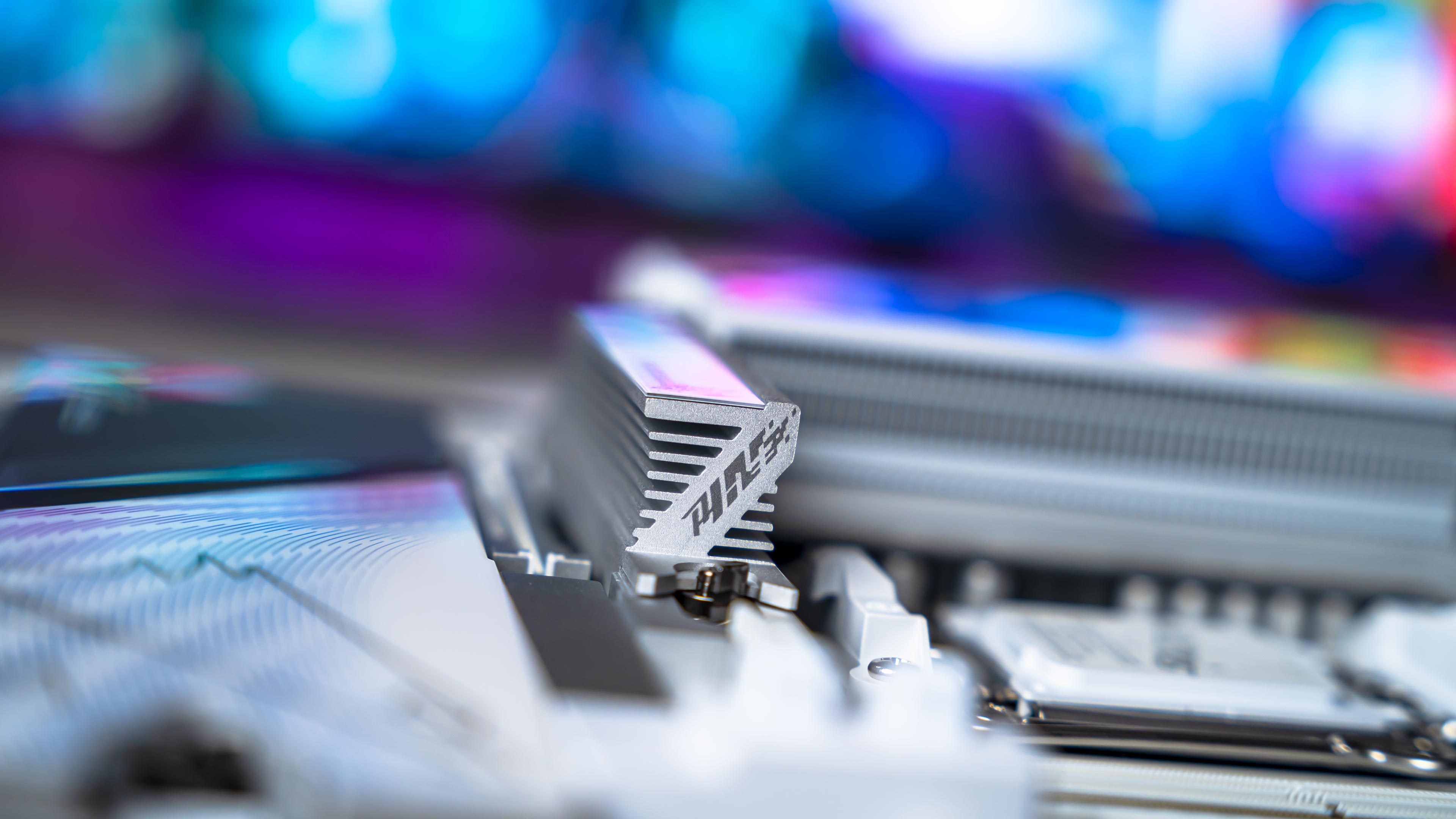

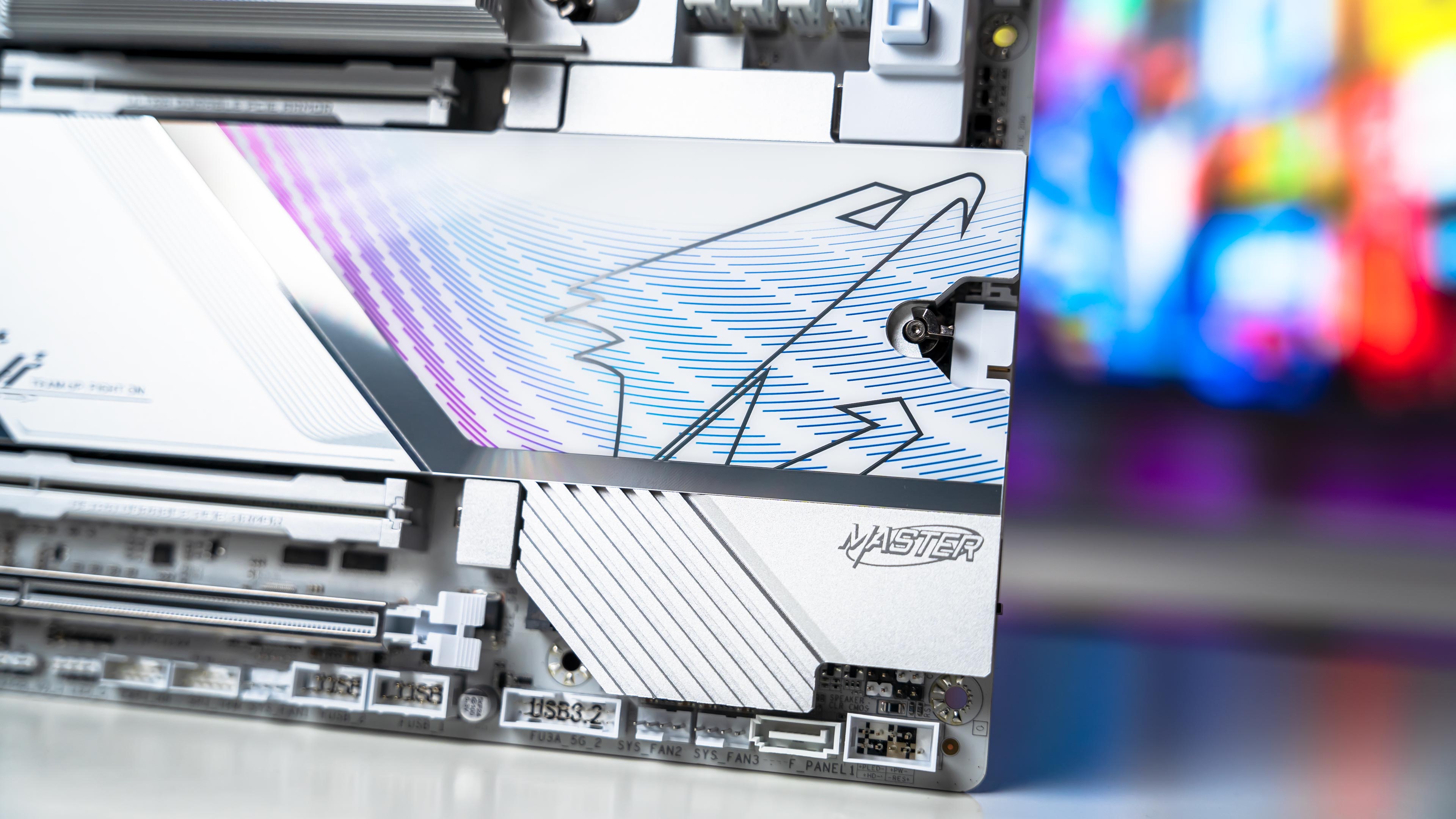

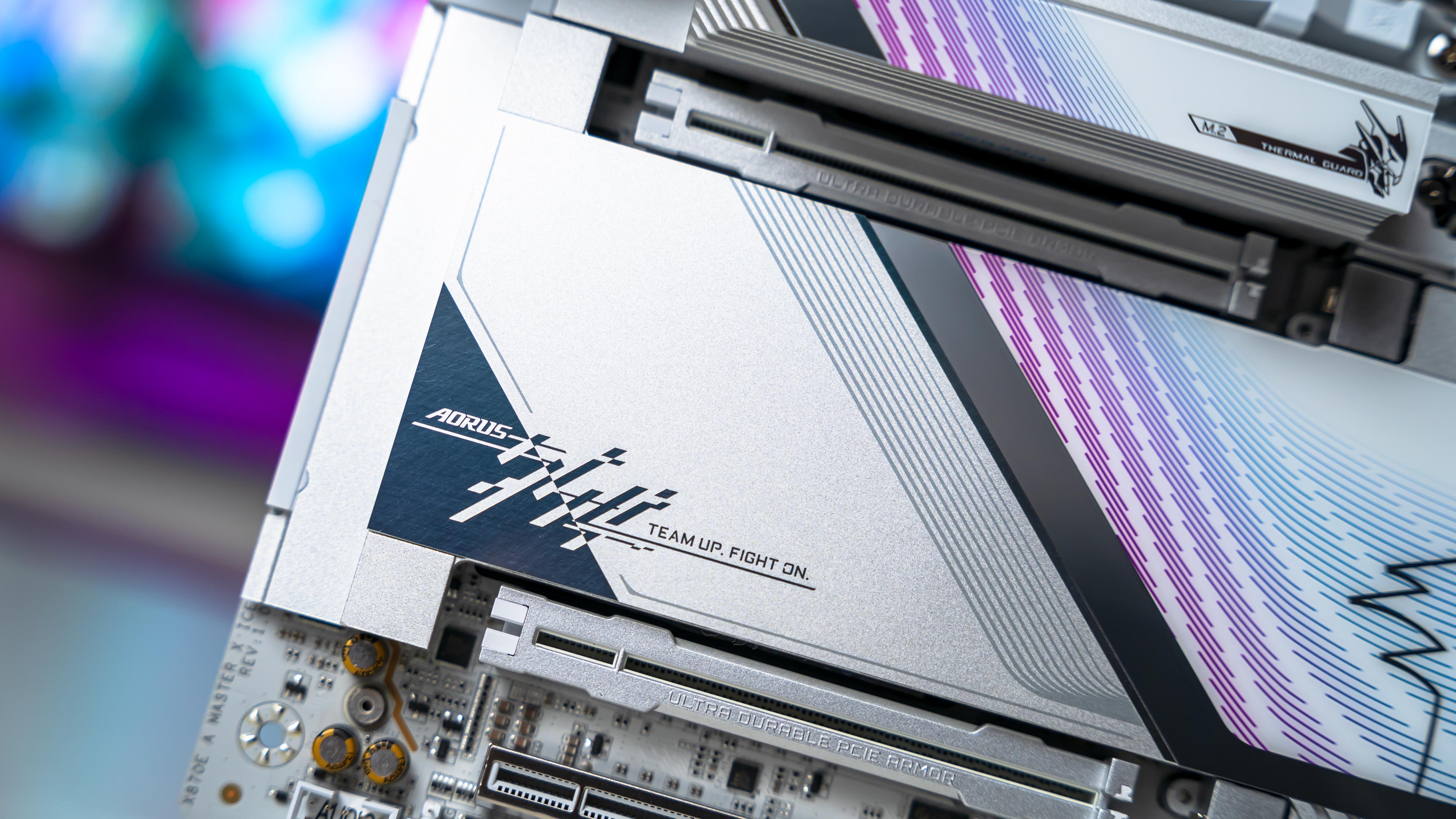

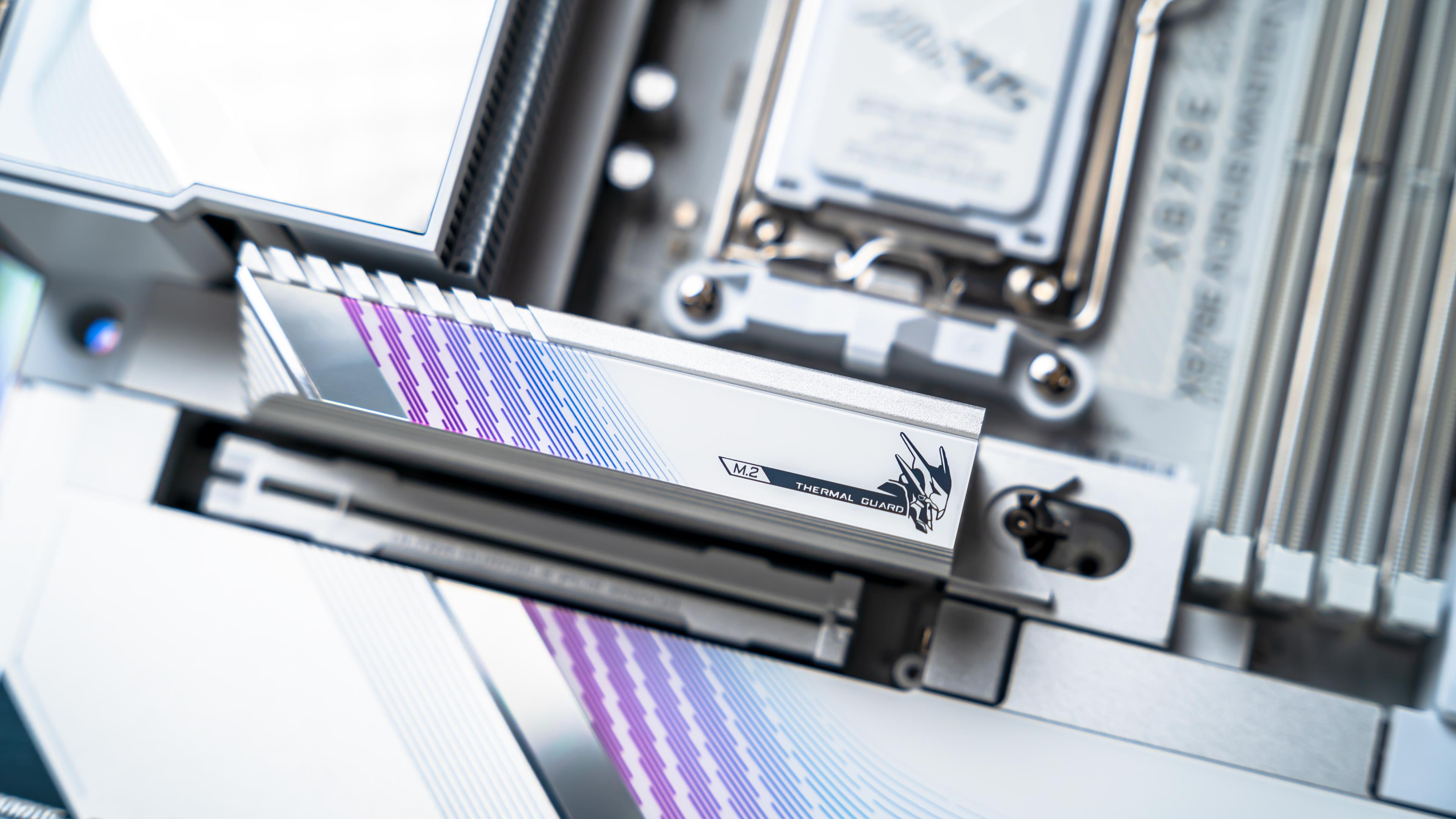

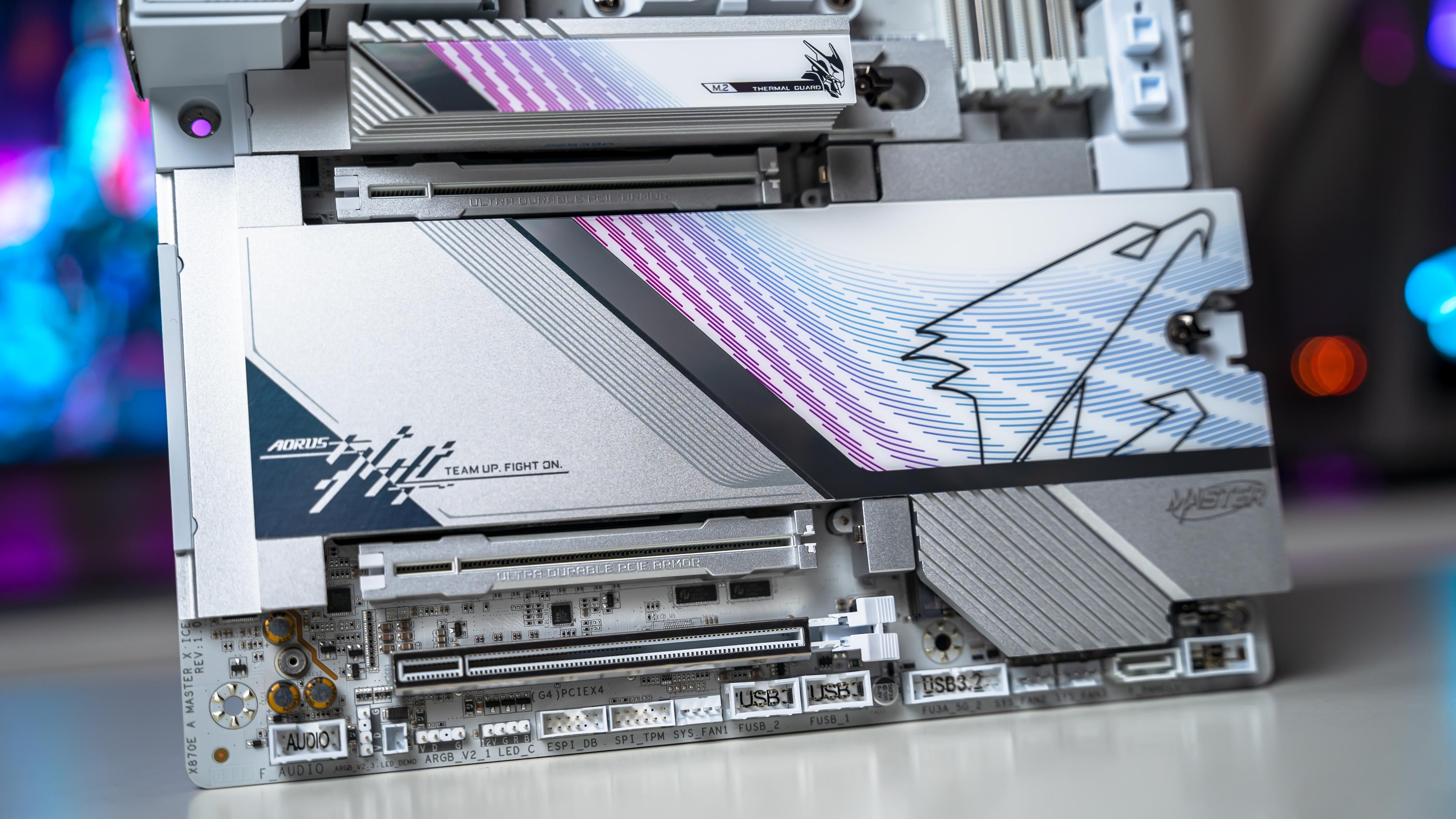

ينقسم جزء التبريد الخاص بوحدات تخزين M.2 الي جزئين جزء بقطعة واحدة كبيرة تسميها Guard Extended الممتدة بأسفلة 4 وحدات تخزين سهل الفك والتركيب للوصول اليهم و سيحتاج المستخدم  فقط الي أزالة البطاقة الرسومية وقتها، وجزء سهل الفك والتركيب اسفل المعالج المركزي، تعتمد اورس لتبريد وحدة M.2 علي نسخة محسنة من مشتت بحجم اكبر وتسمية Thermal Guard XL مع تصميم متلائم مع باقي اللوحة الام بغطاء بتصميم مستقبلي

توفر اللوحة تبريد رائع لمناطق الأساسية من دوائر الطاقة ومداخل الطاقة أيضا وحدات التخزين الأساسية والفرعية وشريحة اللوحة الأساسية أيضا مع ابقاء التصميم مستقبلي بتبريد فعال

توفر اللوحة تبريد رائع لمناطق الأساسية من دوائر الطاقة ومداخل الطاقة أيضا وحدات التخزين الأساسية والفرعية وشريحة اللوحة الأساسية أيضا مع ابقاء التصميم مستقبلي بتبريد فعال

أهتمت Aorus بتقديم تصميم مستقبلي يحتوي علي الكثير من بصمتها من خلال اجزاء عاكسة ايضا شعار أوروس في كل مكان مابين اللون الفضي والرصاصي علي مشتت تبريد وحدات التخزين مع عدد من اللمسات الجمالية

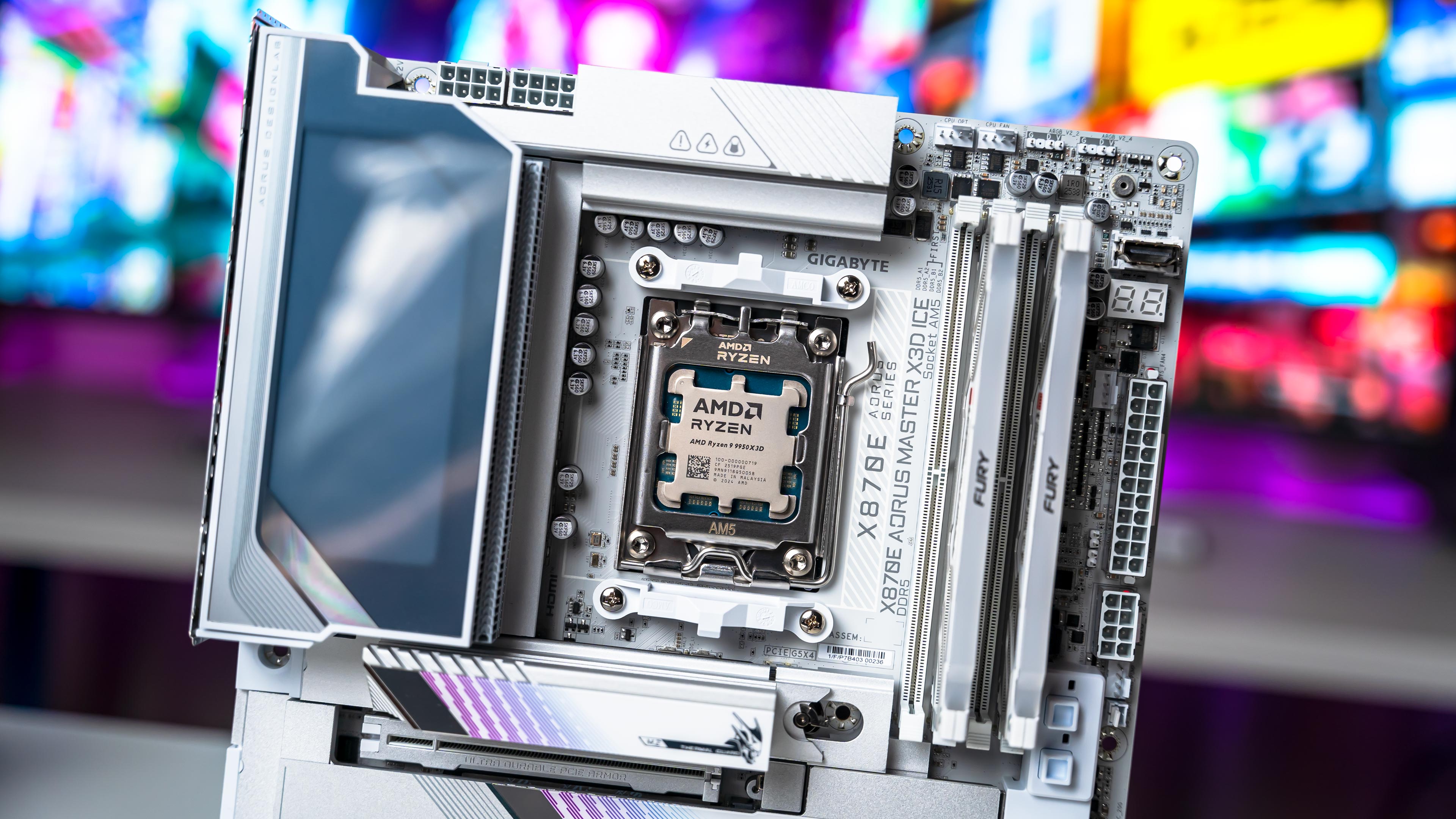

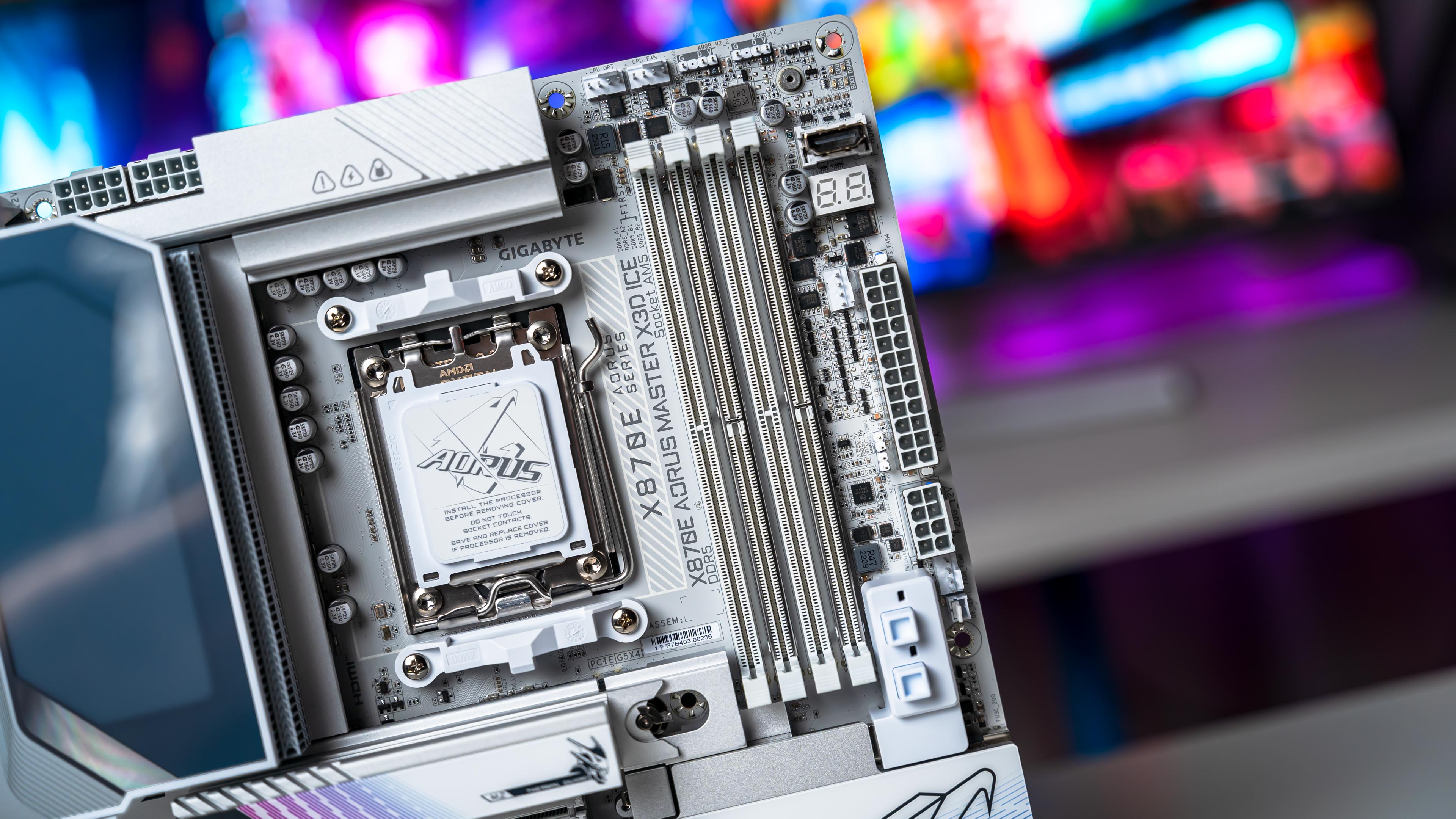

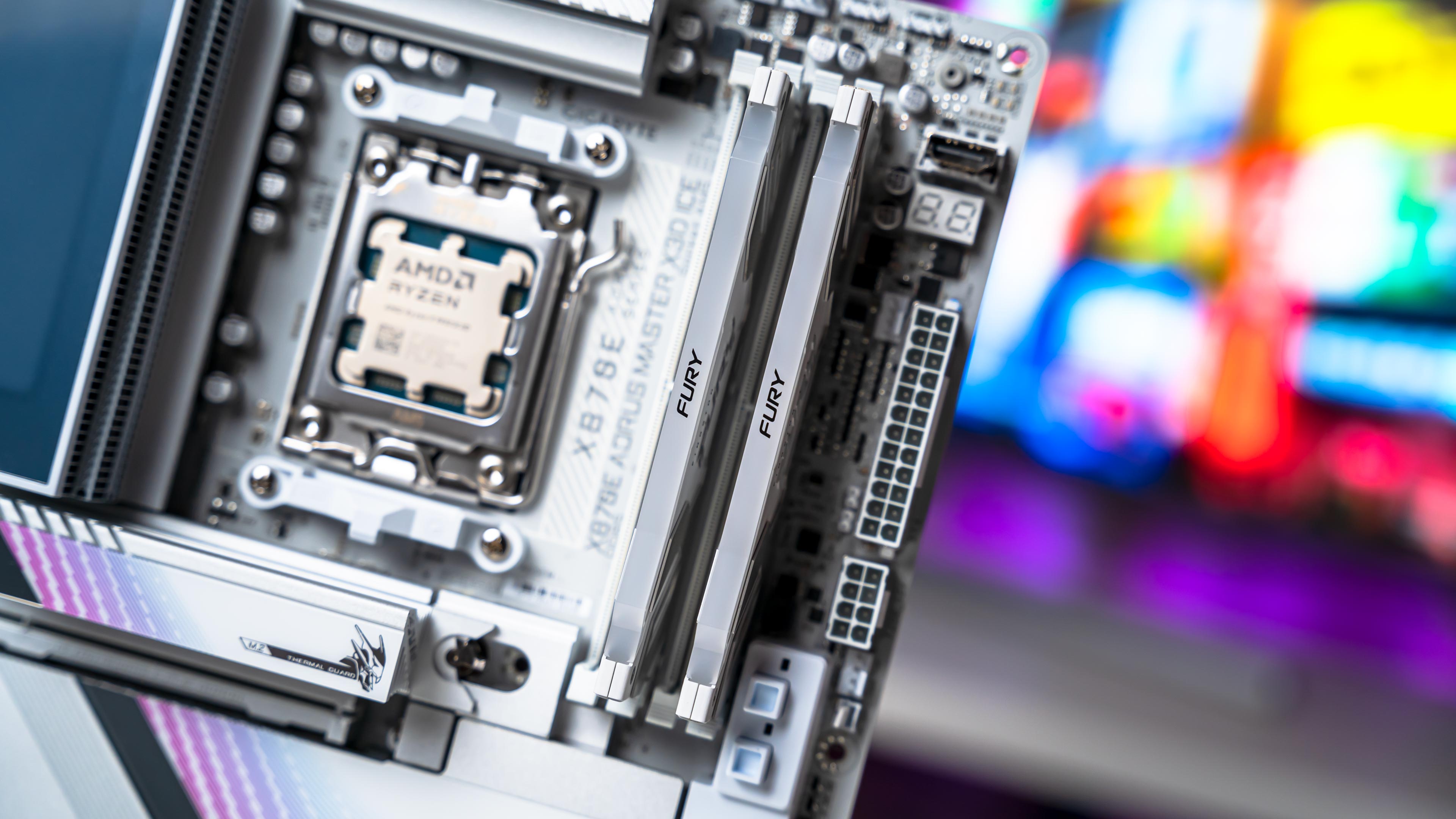

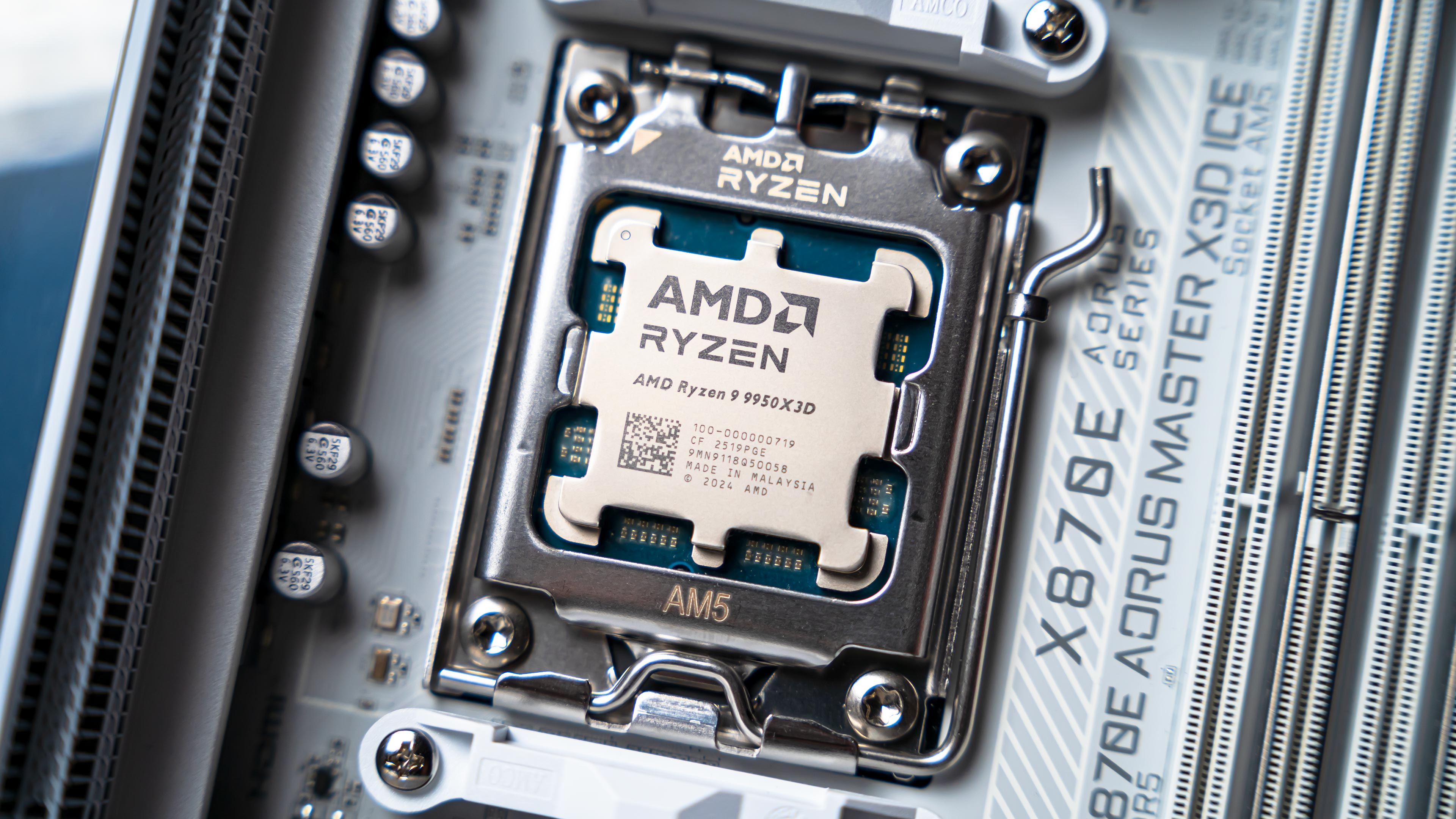

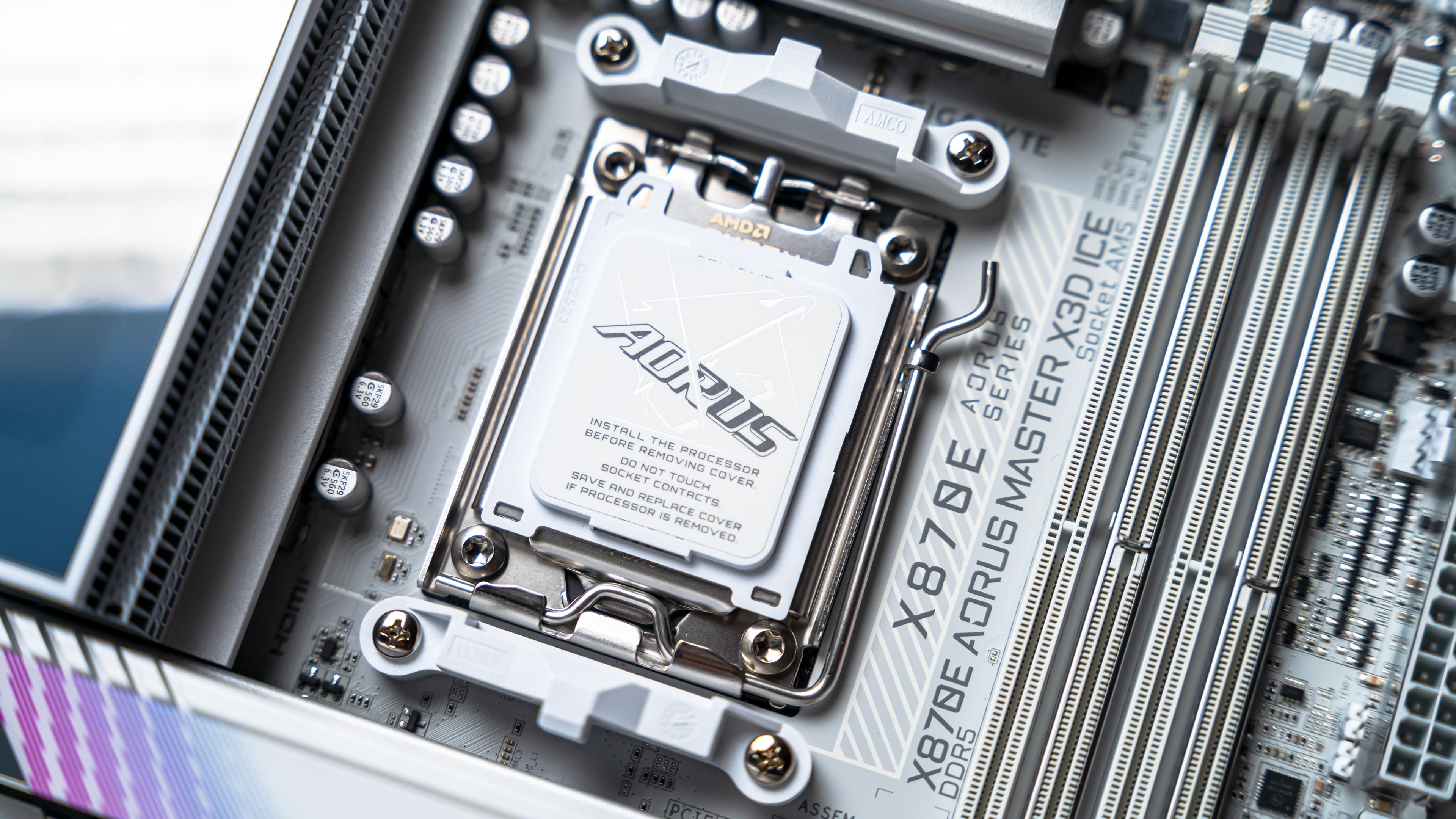

يدعم المقبس تركيب مشتتات الهوائية والسائلة الخاصة بمقبس AM4 علي AM5 لكن نستثني منهم فقط المشتتات التي تحتاج الي أزالة قاعدة التثبيت الخلفية كونها مثبتة علي اللوحة الأم دون حراك فأن كانت طريقة تركيب مشتت السابق لمستخدمين منصة AM4 لا تحتاج الي أزالة القاعدة خلفية فلا مشكلة في دعم التركيب علي المعالجات الجديدة Zen5، ستحتاج لتركيب المعالج الي أزالة غطاء ومن ثم فتح مقبس من اليد علي الجانب الأيمن ورفع الغطاء المعدني لأعلي ووضع المعالج بالشكل السليم ومن ثم غلق الغطاء علي المعالج وأعادة اليد الي موضعها كما هو الحال مع لوحات AMD AM5

يدعم المقبس تركيب مشتتات الهوائية والسائلة الخاصة بمقبس AM4 علي AM5 لكن نستثني منهم فقط المشتتات التي تحتاج الي أزالة قاعدة التثبيت الخلفية كونها مثبتة علي اللوحة الأم دون حراك فأن كانت طريقة تركيب مشتت السابق لمستخدمين منصة AM4 لا تحتاج الي أزالة القاعدة خلفية فلا مشكلة في دعم التركيب علي المعالجات الجديدة Zen5، ستحتاج لتركيب المعالج الي أزالة غطاء ومن ثم فتح مقبس من اليد علي الجانب الأيمن ورفع الغطاء المعدني لأعلي ووضع المعالج بالشكل السليم ومن ثم غلق الغطاء علي المعالج وأعادة اليد الي موضعها كما هو الحال مع لوحات AMD AM5

مواصفات جهاز الأختبار

Display : Samsung Neo QLED 8K 55QN700B
Motherboard : Aorus X870E Master X3D ICE F9a
CPU : AMD Ryzen 9 9950X3D
GPU : Gigabyte RTX 3070 Ti Gaming OC
Cooler : Fractal Design Lumen S36 RGB
SSD : Crucial T700 4TB NVME Gen5x4 PCIe M.2 2280
Memory : Kingston Fury Renegade RGB DDR5 2x16GB 8000MHz

التجربة تمت للوصول افضل اداء ممكن من خلال نظام تشغيل Windows 11 26H1 محدث واحدث التعريفات اضافة الي غلق SVM وهو خاص بالغاء نمط Hypervisor داخل نظام التشغيل و IO-MMU الذي ياتي مفعل مسبقا في اللوحة ويفضل غلقة للحصول علي افضل اداء مع الألعاب وتشغيل EXPO علي تردد ذواكر 6600 في وضع 1:1 وتشغيل ذواكر علي وضع 8200MHz 1:2

نظام الأضاءة الخاص باللوحة

اللوحة تحتوي علي نظام أضاءة RGB Fusion فيتوافر عليها منطقتين لتغيير الأضاءة علي غطاء I/O واسفل مشتت تبريد لشريحة اللوحة الأم، هناك 4 اماكن لتوصيل الأضاءة من نوع Addressable RGB و واحد بمدخل 12 فولت 4-Pin ويمكن تحكم بهم من خلال برنامج GCC وتزامن مع قطع مختلفة تدعم هذه المنظومة

كسر السرعة المعالج والذواكر

توفر اللوحة جميع ما يحتاجة المستخدم لكسر السرعة كلا من المعالج والذواكر أضافة الي كسر سرعة من خلال BCLK فبالنسبة للمعالج المستخدم وهو AMD Ryzen 9 9950X3D وجدنا أن أقصي كسر ممكن كان علي تردد 5.8 جيجاهيرتز لجميع الأنوية بفولت 1.38 وهو فولت مرتفع لهذا التردد وأحتجنا لأبقاء درجات الحرارة المعالج تحت السيطرة الي أستخدام مشتت بحجم 420 مم سائل في غرفة بدرجة حرارة 21 درجة ليبقي معالج فقط تحت 95 درجة مع هذا الكسر لكن يتحسن الأمر كثيرا عند خفض تردد الي 5.6 ميجاهيرتز بفولت 1.29 وهذا هو كسر السرعة التقليدي او ما يسمي Fixed OC، هناك أيضا الأعتماد علي تشغيل نمط كسر سرعة PBO والذي أستطعنا من خلالة الوصول الي تردد 5900 ميجاهيرتز وهو أقصي ما يمكن وصول له مع هذا المعالج لأداء النواة الواحدة بثبات تام وأيضا درجات حرارة أقل من 90 درجة أيضا مع مبرد 420 مم سائل، كسر سرعة ذواكر سهل بداية من 6600Mhz الي 8200Mhz وفضلنا العمل علي تردد 8200Mhz وتواقيت CL34 مع تحسينات Aorus لذواكر والحصول علي افضل اداء وزمن تاخير منخفض قريب من نمط 1:1

درجات حرارة دوائر الطاقة لم تتخطي في غرفة بدرجة حرارة 21 درجة حرارة 50 درجة مع ضغط المستمر لمعالج مكسور السرعة حتي 300 واط لمدة ساعتين متواصلين، درجات حرارة شريحة اللوحة الام تصل الي 63 درجة مع تركيب وحدات M.2 وبطاقة الرسومية، وحدة M.2 من الجيل الخامس مع تبريد المتواجد اسفل المعالج المركزي وصلت حرارتها الي 54 درجة مع ضغط وترتفع الي 60 درجة في جزء الاسفل للجيل الخامس لوحدة تخزين بحجم 4 تيرابايت

أختبارات الأداء للمعالج والذواكر

أختبارات الأداء للبطاقة الرسومية

الخلاصة

تقدم لوحة Aorus X870E Master X3D ICE تجربة مستخدم أستثنائية لفئة سعرية اقل من 600 دولار فعلي سبيل التصميم المختلف علي لوحات اورس للوحات البيضاء الي انها قدمت ببراعة مع تصميم انسيابي ثلجي لتجميعات البيضاء مع توافر تجربة مستخدم سهلة من ناحية التركيب لسهولة تركيب ذواكر ووحدات التخزين والبطاقات دون الحاجة الي اي مفك للمسامير، احتواء اللوحة علي عدد ضخم من مداخل مقارنة بأصدار الماستر السابق ومقارب للوحات الأكستريم الأغلي منها مع التنظيم الرائع لخطوط PCIe لوحدات التخزين والبطاقات الرسومية، الأداء مع معالجات X3D رائع مع عدد من التخصيصات جعلت معالج AMD Ryzen 9 9950X3D اكثر قوة في الالعاب دون الحاجة لمعرفة مسبقة باعدادات اللوحة او كسر السرعة اضافة الي تعزيزات التي طالت جانب الذواكر وكسر سرعة قوي يتخطي 8000 ميجاهيرتز حال كان معالج قادر علي ذلك، سعر اللوحة 600 دولار وهو ما يضعها في فئة سعرية مرتفعة لكنها في نفس الوقت افضل المتاح في الفئة السعرية خصوصا علي جانب الدعم المستقبلي للمعالجات الاحدث من دائرة طاقة بتبريد ممتاز ودعم البرمجي نجد جانب الصوتي يحتاج الي استخدام شريحة صوتية احدث لجعلها تجربة متفوقة في جميع النقاط لكنها نتغاضي عنها لتواجد شريحة DAC قوية قدمت تجربة مرضية جدا في استخدامات اليومية والالعاب.
